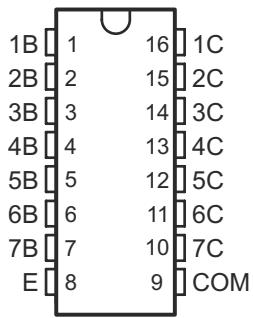

Figure 4-1. D, N, NS, and PW P… — Источник: Даташит, с. 3

ULN2003AIPWR

ПроизводитсяPower Distribution Switches, Load DriversTSSOP

IC PWR RELAY 7NPN 1:1 16TSSOP

ULN2003AIPWR — это 7-канальный массив высоковольтных высокоамперных транзисторов Дарлингтона с током коллектора 500 мА на канал, напряжением 50 В, корпусом TSSOP-16, температурой работы от -40°C до 105°C, с внутренними диодами для драйверов реле и двигателей.Проверено по даташиту

Подобрать аналог Спросить AI FAEДаташит PDF

Все аналоги

Полный отчёт

Технические параметры

Параметры, сверенные с даташитом

Пунктов: 25

Параметр	Значение и условия измерения	Источник
Корпус	TSSOP (16), 5.00mm × 4.40mm
Диапазон рабочих температур окружающей среды	-40°C to 105°C
RoHS	Yes
Напряжение коллектор-эмиттер	Max 50 V
Пиковый ток коллектора	Max 500 mA
Входное напряжение	Max 30 V
Обратное напряжение диода зажима	Max 50 V
Ток зажима выхода	Max 500 mA
Суммарный ток эмиттерного вывода	Max -2.5 A
Рабочая виртуальная температура перехода	Max 150 °C
Температура хранения	-65°C to 150°C
Рекомендуемая рабочая температура перехода	-40°C to 125°C
Рекомендуемое рабочее напряжение коллектор-эмиттер	0 V to 50 V
Электромагнитная совместимость (HBM)	±2000 V
Электромагнитная совместимость (CDM)	±500 V
Входное напряжение в состоянии ВКЛ	Max 2.4 V (I_C=200 mA, V_CE=2 V, T_A=25°C)
Напряжение насыщения коллектор-эмиттер	Typ 0.9 V, Max 1.1 V (I_I=250 μA, I_C=100 mA, T_A=25°C)
Ток отсечки коллектора	Max 50 μA (V_CE=50 V, I_I=0, T_A=25°C)
Прямое напряжение зажима	Typ 1.7 V, Max 2 V (I_F=350 mA, T_A=25°C)
Входной ток в состоянии ВЫКЛ	Min 50 μA, Typ 65 μA (V_CE=50 V, I_C=500 μA, T_A=25°C)
Входной ток	Typ 0.93 mA, Max 1.35 mA (V_I=3.85 V, T_A=25°C)
Обратный ток зажима	Max 50 μA (V_R=50 V, T_A=25°C)
Входная емкость	Typ 15 pF, Max 25 pF (V_I=0, f=1 MHz, T_A=25°C)
Количество выводов	16
Класс MSL	Level-1-260C-UNLIM

Все параметры (22)РазвернутьСвернуть

Питание
Current - Output (Max)	500mA
Voltage - Load	50V (Max)
Voltage - Supply (Vcc/Vdd)	Not Required
Условия эксплуатации и корпус
Mounting Type	Surface Mount
Operating Temperature	-40°C~105°C(TA)
Package	Tape & Reel (TR); Cut Tape (CT); Digi-Reel®
Package / Case	16-TSSOP (0.173", 4.40mm Width)
Supplier Device Package	16-TSSOP
Другое
Base Product Number	ULN2003
Fault Protection	-
Features	-
Input Type	Inverting
Interface	Parallel
Mfr	Texas Instruments
Number of Outputs	7
Output Configuration	Low Side
Output Type	NPN
Product Status	Active
Ratio - Input:Output	1:1
Rds On (Typ)	-
Series	ULx200xA
Switch Type	Relay, Solenoid Driver

Распиновка и корпус

Вывод	Название	Назначение	Источник
1		1B, Вход базы транзистора Дарлингтона канала 1
2		2B, Вход базы транзистора Дарлингтона канала 2
3		3B, Вход базы транзистора Дарлингтона канала 3
4		4B, Вход базы транзистора Дарлингтона канала 4
5		5B, Вход базы транзистора Дарлингтона канала 5
6		6B, Вход базы транзистора Дарлингтона канала 6
7		7B, Вход базы транзистора Дарлингтона канала 7
8		E, Общий эмиттер всех каналов (обычно подключен к земле)
9		COM, Общий катодный узел диодов обратного хода (необходим для индуктивных нагрузок)
10		7C, Выход коллектора транзистора Дарлингтона канала 7
11		6C, Выход коллектора транзистора Дарлингтона канала 6
12		5C, Выход коллектора транзистора Дарлингтона канала 5
13		4C, Выход коллектора транзистора Дарлингтона канала 4
14		3C, Выход коллектора транзистора Дарлингтона канала 3
15		2C, Выход коллектора транзистора Дарлингтона канала 2
16		1C, Выход коллектора транзистора Дарлингтона канала 1
