CTRL BUCK SYNC PWM 4.5V-60V 20-VQFN
TPS40170 — контроллер синхронного понижающего преобразователя с широтно-импульсной модуляцией (ШИМ) с широким входным напряжением от 4,5 В до 60 В, частотой переключения от 100 кГц до 600 кГц, в корпусе VQFN на 20 выводов, с программируемым UVLO, защитой от перегрузки по току и двунаправленной синхрПроверено по даташиту
Все аналоги
Полный отчётТехнические параметры
Основные параметры
ТопологияBuck
Число выходов1
Диапазон входного напряжения4.5 ~ 60 V
Частота переключения100 ~ 600 kHz
Параметры, сверенные с даташитом
Пунктов: 20| Параметр | Значение и условия измерения | Источник |
|---|---|---|
| Топология | Synchronous PWM Buck | |
| Количество выходов | 1 | |
| Диапазон входного напряжения | 4.5 V to 60 V | |
| Частота переключения | 100 kHz to 600 kHz | |
| Корпус | VQFN, 20 pins, 4.50 mm × 3.50 mm | |
| Рабочая температура | -40 °C to 125 °C |
Все параметры (6)
| Питание | |
|---|---|
| Input voltage | 4.5 V to 60 V |
| Reference voltage | 600 mV |
| Характеристики по постоянному и переменному току | |
| Switching frequency | 100 kHz to 600 kHz |
| Условия эксплуатации и корпус | |
| Operating junction temperature | -40 °C to 125 °C |
| Package | 20-Pin 3.5 mm × 4.5 mm VQFN (RGY) |
| Thermal shutdown | 165°C |
Распиновка и корпус

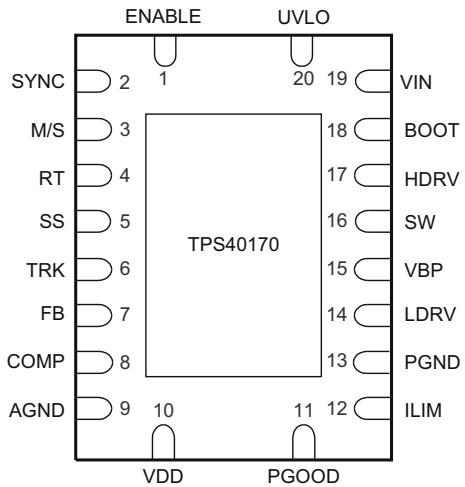

Figure 4-1. RGY PACKAGE, QFN-2…
| Вывод | Название | Назначение | Источник |
|---|---|---|---|
| 1 | ENABLE, Вывод включения, активен при высоком уровне, низкий уровень включает режим отключения с низким потреблением | ||
| 2 | SYNC, Вывод синхронизации, двунаправленный, для синхронизации частоты | ||
| 3 | M/S, Вывод выбора режима первичного/вторичного, для выбора режима синхронизации частоты | ||
| 4 | RT, Вывод установки частоты генератора, устанавливает частоту переключения через резистор | ||
| 5 | SS, Вывод плавного запуска, устанавливает время плавного запуска через конденсатор | ||
| 6 | TRK, Вывод отслеживания напряжения, для отслеживания выходного напряжения | ||
| 7 | FB, Вывод обратной связи, отрицательный вход усилителя ошибки | ||
| 8 | COMP, Вывод выхода усилителя ошибки, подключает сеть компенсации | ||
| 9 | AGND, Аналоговый земляной вывод | ||
| 10 | VDD, Вывод стабилизированного выхода 3,3 В | ||
| 11 | PGOOD, Вывод индикатора исправности питания, выход с открытым стоком | ||
| 12 | ILIM, Вывод установки ограничения по току | ||
| 13 | PGND, Силовой земляной вывод | ||
| 14 | LDRV, Вывод выхода драйвера затвора нижнего FET | ||
| 15 | VBP, Вывод стабилизированного выхода 8 В, для драйвера затвора | ||
| 16 | SW, Вывод переключающего узла, подключается к переключающему узлу синхронного понижающего преобразователя | ||
| 17 | HDRV, Вывод выхода драйвера затвора верхнего FET | ||
| 18 | BOOT, Вывод узла конденсатора самовозбуждения, для драйвера затвора верхнего FET | ||
| 19 | VIN, Вывод входного напряжения | ||
| 20 | UVLO, Вывод блокировки при пониженном напряжении, устанавливает порог UVLO |
