BUFFER 1CH 3-STATE 1.65V TO 5.5V 5-SOT-23
SN74LVC1G125DBV — однолинейный буфер/драйвер с выходом в три состояния. Поддерживает питание 1,65–5,5 В, входы выдерживают 5,5 В, макс. tpd 3,7 нс при 3,3 В, корпус SOT-23 (DBV), диапазон температур -40…125 °C.Проверено по даташиту
Все аналоги
Полный отчётТехнические параметры
Основные параметры
Тип логикиBuffer
Число элементов1
Число входов2
Напряжение питания1.65 ~ 5.5 V
Задержка распространения3.7 nsМакс.
Параметры, сверенные с даташитом
Пунктов: 23| Параметр | Значение и условия измерения | Источник |
|---|---|---|
| Логический тип | Single Bus Buffer Gate With 3-State Output | |
| Количество ячеек | 1 | |
| Количество входов | 2 (A, OE) | |
| Напряжение питания | 1.65V to 5.5V | |
| Задержка распространения | Max 3.7ns at 3.3V | |
| Корпус | SOT-23 (DBV), 5 pins |
Все параметры (7)
| Условия эксплуатации и корпус | |
|---|---|
| Package | DBV (SOT-23, 5) |
| Другое | |
| I_CC | 10 μA (Max) |
| I_O | ±24mA |
| t_pd | 3.7ns |
| T_stg | -65 to 150 °C |
| VCC | 1.65V to 5.5V |
| VI | 0 to 5.5V |
Распиновка и корпус

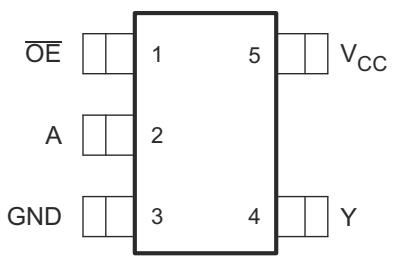

DBV PACKAGE (TOP VIEW)
| Вывод | Название | Назначение | Источник |
|---|---|---|---|
| 1 | OE | (Включение выхода, активный низкий уровень) | |
| 2 | A | (Вход данных) | |
| 3 | GND | (Земля) | |
| 4 | Y | (Выход данных) | |
| 5 | VCC | (Питание) |
