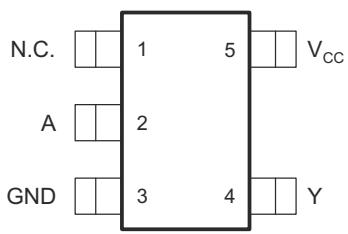

DBV PACKAGE (TOP VIEW) — Источник: Даташит, с. 3

SN74LVC1G07DBV

Buffers, Drivers, Receivers, TransceiversSOT-23

BUFFER DRIVER 1CH OPEN DRAIN 1.65V-5.5V 5SOT-23

SN74LVC1G07DBV — одноканальный буфер/драйвер с открытым стоком, питание 1,65–5,5 В, максимальный ток стока 32 мА, корпус SOT-23 (DBV), 5 выводов, защита Ioff.Проверено по даташиту

Подобрать аналог Спросить AI FAEДаташит PDF

Все аналоги

Полный отчёт

Технические параметры

Основные параметры

Тип логикиBuffer

Число элементов1

Число входов1

Напряжение питания1.65 ~ 5.5 V

Параметры, сверенные с даташитом

Пунктов: 24

Параметр	Значение и условия измерения	Источник
Тип логики	Single Buffer/Driver With Open-Drain Output
Количество ячеек	1
Количество входов	1
Напряжение питания	1.65 V to 5.5 V (Operating)
Задержка распространения	Max 4.2 ns at VCC=3.3 V, -40°C to 85°C
Корпус	SOT-23 (DBV), 5 Pins
Рабочая температура	-40°C to 125°C
Класс	Commercial
RoHS	Yes
Рекомендуемые условия эксплуатации	VCC: 1.65 V to 5.5 V; TA: -40°C to 125°C (All other packages)
Абсолютные максимальные значения	VCC: -0.5 V to 6.5 V; Tstg: -65°C to 150°C; Tj: 150°C
Ток покоя	Max 10 µA at VCC=1.65 V to 5.5 V, VI=5.5 V or GND, IO=0
Низкое напряжение выхода	Max 0.55 V at IOL=32 mA, VCC=4.5 V
Высокое напряжение входа	Min 0.7 × VCC at VCC=4.5 V to 5.5 V
Низкое напряжение входа	Max 0.3 × VCC at VCC=4.5 V to 5.5 V
Ток утечки входа	±5 µA at VI=5.5 V or GND, VCC=0 to 5.5 V
Ток в выключенном состоянии	±10 µA at VI or VO=5.5 V, VCC=0
Входная ёмкость	Typ 4 pF at VCC=3.3 V
Выходная ёмкость	Typ 5 pF at VCC=3.3 V
Максимальный ток стока	32 mA
Защита от ЭСР	2000V HBM, 200V MM, 1000V CDM
Эффект латча	Exceeds 100mA per JESD 78, Class II
Температура хранения	-65°C to 150°C
Количество выводов	5

Все параметры (6)РазвернутьСвернуть

Условия эксплуатации и корпус
Package	DBV (SOT-23, 5)
Другое
ICC	10 µA (Max)
IOL	32 mA (Max)
TA	-40 °C to 125 °C
tpd	4.2 ns (Max)
VCC	1.65 V to 5.5 V

Распиновка и корпус

Вывод	Название	Назначение
1	NC	(Не подключено)
2	A	(Вход)
3	GND	(Земля)
4	Y	(Выход)
5	VCC	(Питание)
