SN74LV1T34DCK

Buffers, Drivers, Receivers, TransceiversSC70

BUFFER 1CH 1.65V TO 5.5V 5-SC70

SN74LV1T34DCK — однополярный CMOS-преобразователь уровней с питанием 1,65–5,5 В, входами с допуском 5 В, в корпусе SC70, диапазон температур -40…+125 °C.Проверено по даташиту

Подобрать аналог Спросить AI FAEДаташит PDF

Все аналоги

Полный отчёт

Технические параметры

Основные параметры

Тип логикиBuffer

Число элементов1

Число входов1

Напряжение питания1.6 ~ 5.5 V

Параметры, сверенные с даташитом

Пунктов: 24

Параметр	Значение и условия измерения	Источник
Тип логики	Single Buffer GATE CMOS Logic Level Shifter
Количество ячеек	1
Количество входов	1
Напряжение питания	1.6 V to 5.5 V
Корпус	SC70 (5)
Рабочая температура	-40 °C to 125 °C
RoHS	Green (RoHS & no Sb/Br)
Без галогенов	Green (RoHS & no Sb/Br)
Рекомендуемые условия эксплуатации	VCC: 1.6 V to 5.5 V; VI: 0 V to 5.5 V; TA: -40 °C to 125 °C
Абсолютные максимальные значения	VCC: -0.5 V to 7 V; VI: -0.5 V to 7 V; Tstg: -65 °C to 150 °C
Напряжение входа высокого уровня	Min 0.95 V (VCC=1.65-1.8 V); Min 1.37 V (VCC=3-3.3 V); Min 2.02 V (VCC=4.5-5 V) at TA=25°C
Напряжение входа низкого уровня	Max 0.57 V (VCC=1.65-2 V); Max 0.8 V (VCC=3-3.6 V); Max 0.8 V (VCC=4.5-5.5 V) at TA=25°C
Напряжение выхода высокого уровня	Min VCC-0.1 V (IOH=-20 μA, VCC=1.65-5.5 V); Min 4.6 V (IOH=-8.0 mA, VCC=5 V) at TA=25°C
Напряжение выхода низкого уровня	Max 0.1 V (IOL=20 μA, VCC=1.65-5.5 V); Max 0.3 V (IOL=8.0 mA, VCC=4.5 V) at TA=25°C
Ток входа	Typ 0.1 μA, Max ±1 μA (VI=0 V or VCC, VCC=0-5.5 V) at TA=25°C
Ток питания	Typ 1 μA, Max 10 μA (VI=0 V or VCC, IO=0, VCC=1.8-5 V) at TA=25°C
Входная ёмкость	Typ 2 pF, Max 10 pF (VI=VCC or GND, VCC=3.3 V) at TA=25°C
Выходная ёмкость	Typ 2.5 pF (VO=VCC or GND, VCC=3.3 V) at TA=25°C
Способность выхода к нагрузке	8 mA at 5.0 V; 7 mA at 3.3 V; 3 mA at 1.8 V
Характеристики защёлкивания	Exceeds 250 mA Per JESD 17
Характеристики ESD	2000-V Human-Body Model (A114-B, Class II); 200-V Machine Model (A115-A); 1000-V Charged-Device Model (C101)
Температура перехода	Max 150 °C
Температура хранения	-65 °C to 150 °C
Тепловое сопротивление переход-среда	252 °C/W (DCK Package)

Все параметры (6)РазвернутьСвернуть

Питание
VCC Supply voltage	1.6 V to 5.5 V
Условия эксплуатации и корпус

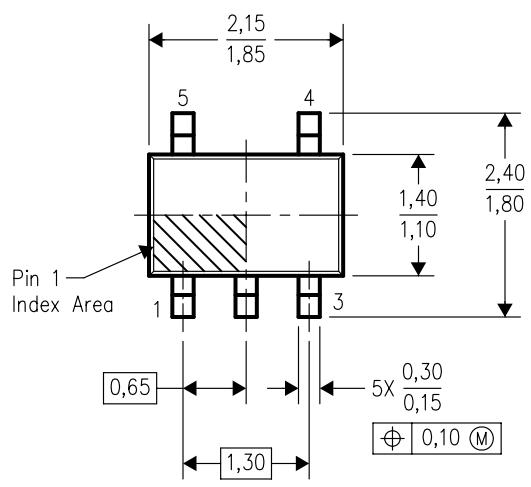

BODY SIZE (NOM)	2.00 mm x 1.25 mm
PACKAGE	SC70 (5)
RθJA Junction-to-ambient thermal resistance	252 °C/W
TA Operating free-air temperature	-40 °C to 125 °C
Другое
Output Drive	8 mA at 5.0 V

Распиновка и корпус

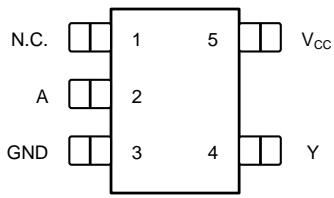

Вывод	Название	Назначение
1	N.C.	(Не подключать)
2	A	(Вход A)
3	GND	(Земля)
4	Y	(Выход Y)
5	VCC	(Питание)
