N-CHANNEL 30-V (D-S) MOSFET
Все аналоги
Полный отчётТехнические параметры
Основные параметры
Тип каналаN-channel
Напряжение сток-исток30 V
Постоянный ток стока3.16 A
Сопротивление в открытом состоянии47 mΩМакс. · 3.5A
Пороговое напряжение3 VМакс. · 250μA
| Питание | |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3.16A (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| Power Dissipation (Max) | 750mW (Ta) |
| Условия эксплуатации и корпус | |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package | Tape & Reel (TR) Cut Tape (CT) Digi-Reel® |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Supplier Device Package | SOT-23-3 (TO-236) |
| Другое | |
| FET Feature | - |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 4.5 nC @ 5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 305 pF @ 15 V |
| Mfr | Vishay Siliconix |
| Product Status | Active |
| Rds On (Max) @ Id, Vgs | 47mOhm @ 3.5A, 10V |
| Series | - |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3V @ 250µA |

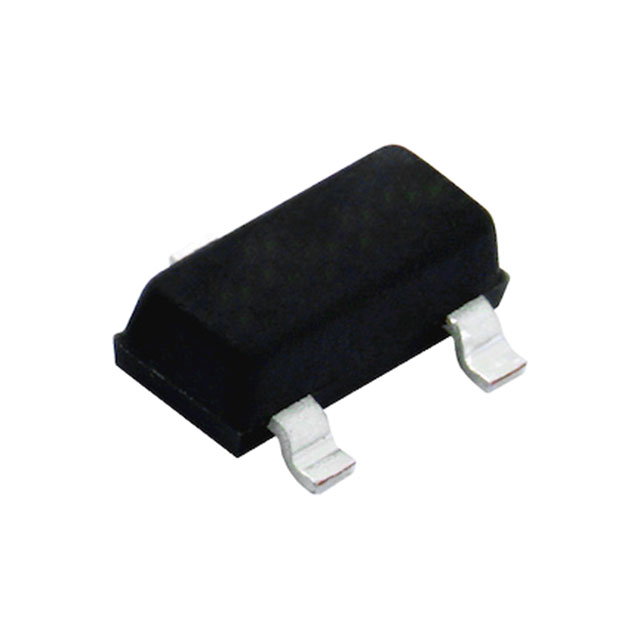

Изображения
Документы
К этому компоненту пока не привязаны документы.
