NXP SemiconductorsНидерланды
RTC CMOS 1.0V-5.5V I2C 400kHz SO8
PCF8563T — CMOS-реальное время/календарь в корпусе SO8, диапазон температур -40…+85 °C, интерфейс I²C-bus, низкое энергопотребление.Проверено по даташиту
Все аналоги
Полный отчётТехнические параметры
Параметры, сверенные с даташитом
Пунктов: 13| Параметр | Значение и условия измерения | Источник |
|---|---|---|
| Корпус | SO8; Plastic small outline package; 8 leads; body width 3.9 mm; SOT96-1 | |
| Температура окружающей среды | Min: -40 °C; Max: +85 °C (Operating device) | |
| Температура хранения | Min: -65 °C; Max: +150 °C | |
| Напряжение питания | Min: -0.5 V; Max: +6.5 V | |
| Ток питания | Min: -50 mA; Max: +50 mA | |
| Входное напряжение | Min: -0.5 V; Max: +6.5 V (On pins SCL, SDA, and OSCI) |
Все параметры (7)
| Питание | |
|---|---|
| Clock operating voltage | 1.0 V to 5.5 V |
| Low backup current | 0.25 μA (Typ) |
| Условия эксплуатации и корпус | |
| Ambient temperature | -40 °C to +85 °C |
| Package | SO8 |
| Другое | |
| I2C-bus interface speed | 400 kHz |
| I2C-bus target address | read A3h and write A2h |
| Programmable clock output | 32.768 kHz, 1.024 kHz, 32 Hz, and 1 Hz |

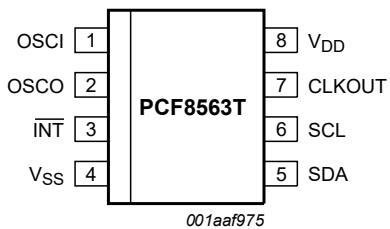

Распиновка и корпус
Top view. For mechanical detai…
| Вывод | Название | Назначение | Источник |
|---|---|---|---|
| 1 | Вход генератора | ||
| 2 | Выход генератора | ||
| 3 | Выход прерывания (открытый сток; активный LOW) | ||
| 4 | Земля | ||
| 5 | Вход и выход последовательных данных | ||
| 6 | Вход последовательного такта | ||
| 7 | Выход такта, открытый сток | ||
| 8 | Напряжение питания |
