ANALOG SWITCH DUAL 2:1 USB2.0 1.8V-5.5V QFNWB10
MSUSB30N — высокоскоростной аналоговый переключатель USB2.0 SPDT с напряжением питания 1,8–5,5 В, корпусом QFNWB10, низким сопротивлением в открытом состоянии и быстрым переключением.Проверено по даташиту
Все аналоги
Полный отчётТехнические параметры
Параметры, сверенные с даташитом
Пунктов: 16| Параметр | Значение и условия измерения | Источник |
|---|---|---|

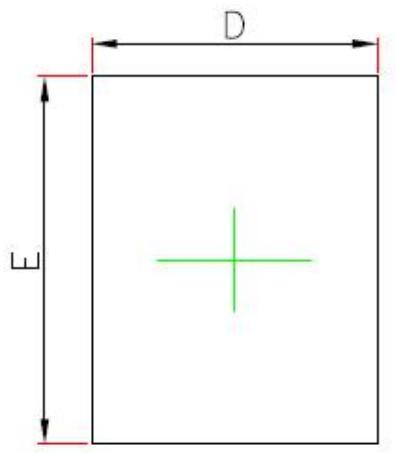

| Корпус | QFNWB10 | |
| Рабочая температура | -40 ~ +85 °C | |
| Класс | 工业级 | |
| Диапазон рабочего напряжения | +1.8V 至 +5.5V | |
| Сопротивление в открытом состоянии | 4.5Ω (Typ) @ V+ = 3V | |
| Время включения | 10ns |
Все параметры (9)
| Питание | |
|---|---|
| 工作电压范围 | +1.8V 至 +5.5V |
| 通道隔离度 | -41dB @ 250MHz |
| Условия эксплуатации и корпус | |
| 封装 | QFNWB10 |
| 工作温度范围 | -40°C 至 +85°C |
| Другое | |
| 串扰 | -41dB @ 250MHz |
| 关断时间 | 22ns |
| 导通电阻 | 4.5Ω (Typ) |
| 开启时间 | 10ns |
| 码间偏移 | 50ps (Typ) |
Распиновка и корпус
管脚图
| Вывод | Название | Назначение | Источник |
|---|---|---|---|
| 1 | HSD1+ | (Данные) | |
| 2 | HSD2+ | (Данные) | |
| 3 | HSD1- | (Данные) | |
| 4 | GND | (Земля) | |
| 5 | D- | (Данные) | |
| 6 | D+ | (Данные) | |
| 7 | HSD2- | (Данные) | |
| 8 | OE | (Включение выхода) | |
| 9 | V+ | (Питание) | |
| 10 | S | (Выбор) |
