VOLT REGULATOR POS 15V 1A TO-220
KA7815 — трехвыводной положительный линейный стабилизатор напряжения от Fairchild с фиксированным выходом 15 В, максимальным током 1 А, корпусом TO-220 и защитой от перегрева, КЗ и SOA.Проверено по даташиту
Все аналоги
Полный отчётТехнические параметры
Основные параметры
Выходное напряжение15 V
Выходной ток1 AМакс.
Диапазон входного напряжения17.5 ~ 35 VMax: 35 V (Absolute Max for VO=5-18V)
Падение напряжения2 VТип. · Typ: 2 V (at IO = 1 A，TJ = +25°C)
Ток покоя5 mAТип. · Max: 8 mA (at TJ = +25°C)
Параметры, сверенные с даташитом
Пунктов: 21| Параметр | Значение и условия измерения | Источник |
|---|---|---|
| Выходное напряжение | 15 V (Fixed) | |
| Выходной ток | 1 A (Max) | |
| Диапазон входного напряжения | Min: 17.5 V (Typical for 15V output based on 2V dropout), Max: 35 V (Absolute Max for VO=5-18V) | |
| Напряжение насыщения | Typ: 2 V (at IO = 1 A, TJ = +25°C) | |
| Ток покоя | Typ: 5 mA, Max: 8 mA (at TJ = +25°C) | |
| Корпус | TO-220 (Dual Gauge) |
Все параметры (6)
| Питание | |
|---|---|
| Input Voltage | 35 V (Max) |
| Output Current | 1 A |
| Output Voltage | 15 V |
| Output Voltage Tolerance | ±4% |
| Условия эксплуатации и корпус | |
| Operating Temperature | -40°C to +125°C |
| Package | TO-220 (Dual Gauge) |

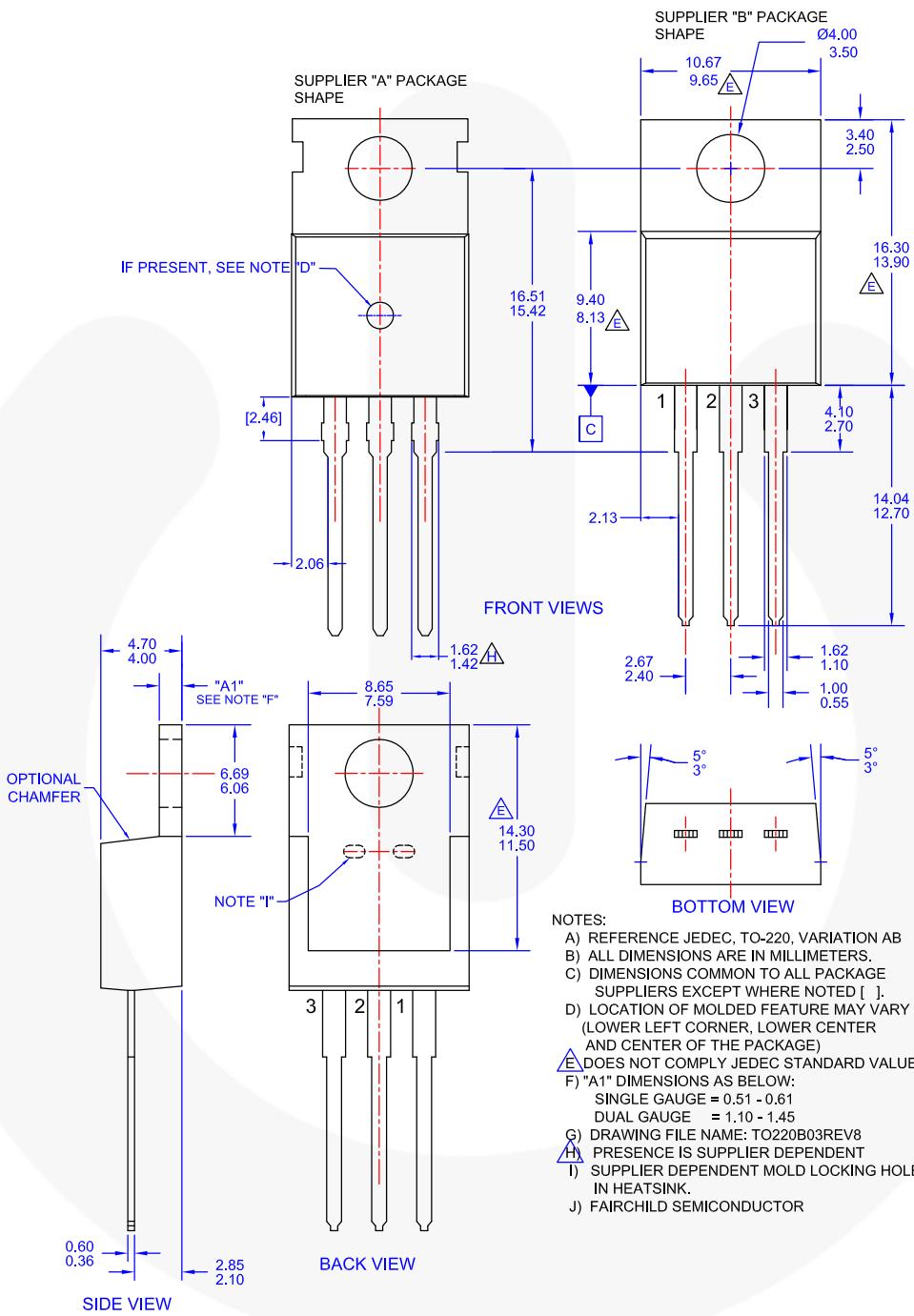

Распиновка и корпус
КорпусTO-220 (Dual Gauge)
| Вывод | Название | Назначение | Источник |
|---|---|---|---|
| 1 | Вход | ||
| 2 | Земля | ||
| 3 | Выход |
Изображения
Документы
Данные, сверенные с даташитом, извлечены AI из документации производителя. Нажмите на номер страницы, чтобы открыть оригинал.
