1-V INPUT, PRECISION REINFORCED
AMC3330DWER — прецизионный изолированный усилитель с интегрированным DC/DC-преобразователем, питание от 3,3 В или 5 В, диапазон входного напряжения ±1 В, фиксированное усиление 2,0, корпус SOIC-16, рабочий диапазон температур от -40 °C до +125 °C, усиленная изоляция и диагностика.Проверено по даташиту
Все аналоги
Полный отчётТехнические параметры
Параметры, сверенные с даташитом
Пунктов: 26| Параметр | Значение и условия измерения | Источник |
|---|---|---|
| Корпус | SOIC (DWE), 16-Pin | |
| Рабочая температура | -40°C to 125°C | |
| RoHS | Yes | |
| Напряжение питания | 3.3 V or 5 V single supply | |
| Диапазон входного напряжения | ±1 V | |
| Фиксированное усиление | 2.0 V/V |
Все параметры (10)
| Условия эксплуатации и корпус | |
|---|---|
| Mounting Type | Surface Mount |
| Package | Tape & Reel (TR); Cut Tape (CT); Digi-Reel® |
| Package / Case | 16-SOIC (0.295", 7.50mm Width) |
| Supplier Device Package | 16-SOIC |
| Другое | |
| Applications | - |
| Base Product Number | AMC3330 |
| Mfr | Texas Instruments |
| Product Status | Active |
| Series | - |
| Type | Isolated Amplifier |

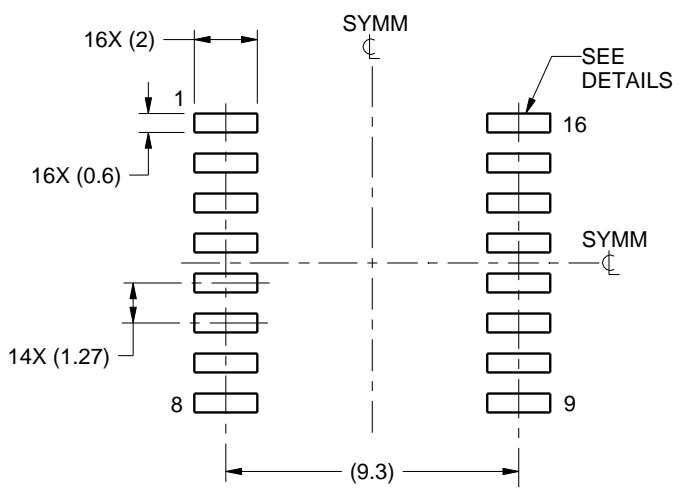

Распиновка и корпус

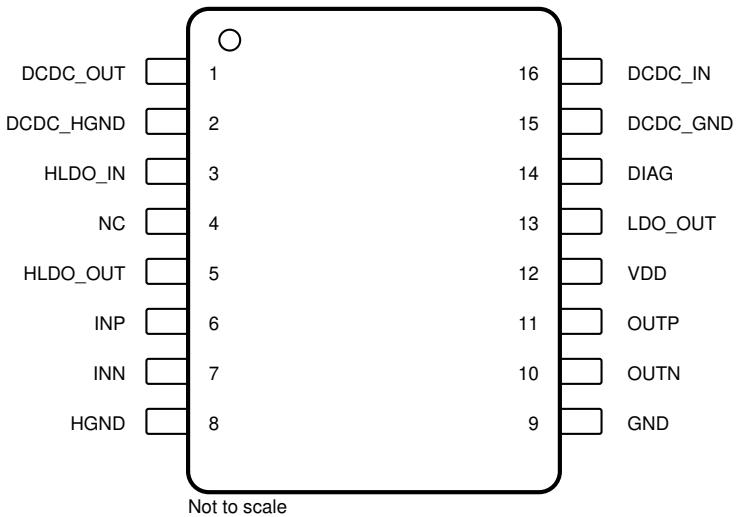

Figure 4-1. DWE Package, 16-Pi…
| Вывод | Название | Назначение | Источник |
|---|---|---|---|
| 1 | DCDC_OUT: Выход высоковольтной стороны изолированного DC/DC-преобразователя; подключите этот вывод к выводу HLDO_IN. | ||
| 2 | DCDC_HGND: Ссылка на землю высоковольтной стороны изолированного DC/DC-преобразователя; подключите этот вывод к выводу HGND. | ||
| 3 | HLDO_IN: Вход регулятора с низким падением напряжения (LDO) высоковольтной стороны; подключите этот вывод к выводу DCDC_OUT. | ||
| 4 | NC: Нет внутреннего соединения. Подключите этот вывод к земле высоковольтной стороны или оставьте этот вывод неподключенным (висячим). | ||
| 5 | HLDO_OUT: Выход LDO высоковольтной стороны. | ||
| 6 | INP: Непереворачивающий аналоговый вход. | ||
| 7 | INN: Переворачивающий аналоговый вход. Подключите этот вывод к HGND. | ||
| 8 | HGND: Аналоговая земля высоковольтной стороны; подключите этот вывод к выводу DCDC_HGND. | ||
| 9 | GND: Аналоговая земля низковольтной стороны; подключите этот вывод к выводу DCDC_GND. | ||
| 10 | OUTN: Переворачивающий аналоговый выход. | ||
| 11 | OUTP: Непереворачивающий аналоговый выход. | ||
| 12 | VDD: Питание низковольтной стороны. | ||
| 13 | LDO_OUT: Выход LDO низковольтной стороны; подключите этот вывод к выводу DCDC_IN. | ||
| 14 | DIAG: Выход индикатора состояния с открытым стоком, активный при низком уровне; подключите этот вывод к источнику подтяжки (например, VDD) через резистор или оставьте этот вывод висячим, если он не используется. | ||
| 15 | DCDC_GND: Ссылка на землю низковольтной стороны изолированного DC/DC-преобразователя; подключите этот вывод к выводу GND. | ||
| 16 | DCDC_IN: Вход низковольтной стороны изолированного DC/DC-преобразователя; подключите этот вывод к выводу LDO_OUT. |
Изображения
Документы
Данные, сверенные с даташитом, извлечены AI из документации производителя. Нажмите на номер страницы, чтобы открыть оригинал.
