IC R/D CONV 10/12/14/16B 44PLCC
AD2S82AHP — монолитный преобразователь «решивер-цифра» с настраиваемым пользователем разрешением 10–16 бит, в корпусе PLCC на 44 вывода. Промышленный температурный диапазон -40°C…+85°C, типовое потребление 300 мВт, наличие выходов VCO и дополнения данных.Проверено по даташиту
Все аналоги
Полный отчётТехнические параметры
Параметры, сверенные с даташитом
Пунктов: 20| Параметр | Значение и условия измерения | Источник |
|---|---|---|
| Корпус | 44-Lead PLCC (P-44A) | |
| Рабочая температура | -40°C to +85°C (Industrial) | |
| Класс | Industrial (HP) | |
| Точность | 22 arc min | |
| Разрешение | 10-, 12-, 14- and 16-Bit (Set by User) | |
| Максимальная скорость слежения | 1040 RPS (10 Bits) |
Все параметры (16)
| Питание | |
|---|---|
| Number of Channels | 2 |
| Voltage - Supply | ±10.8V ~ 13.2V |
| Voltage Supply Source | Dual ± |
| Характеристики по постоянному и переменному току | |
| Resolution (Bits) | 10, 12, 14, 16 b |
| Условия эксплуатации и корпус | |
| Mounting Type | Surface Mount |
| Operating Temperature | 0°C~70°C |
| Package | Tube |
| Package / Case | 44-LCC (J-Lead) |
| Supplier Device Package | 44-PLCC (16.59x16.59) |
| Другое | |
| Base Product Number | AD2S82 |
| Data Interface | Parallel |
| Mfr | Analog Devices Inc. |
| Product Status | Obsolete |
| Sampling Rate (Per Second) | - |
| Series | - |
| Type | R/D Converter |
Распиновка и корпус

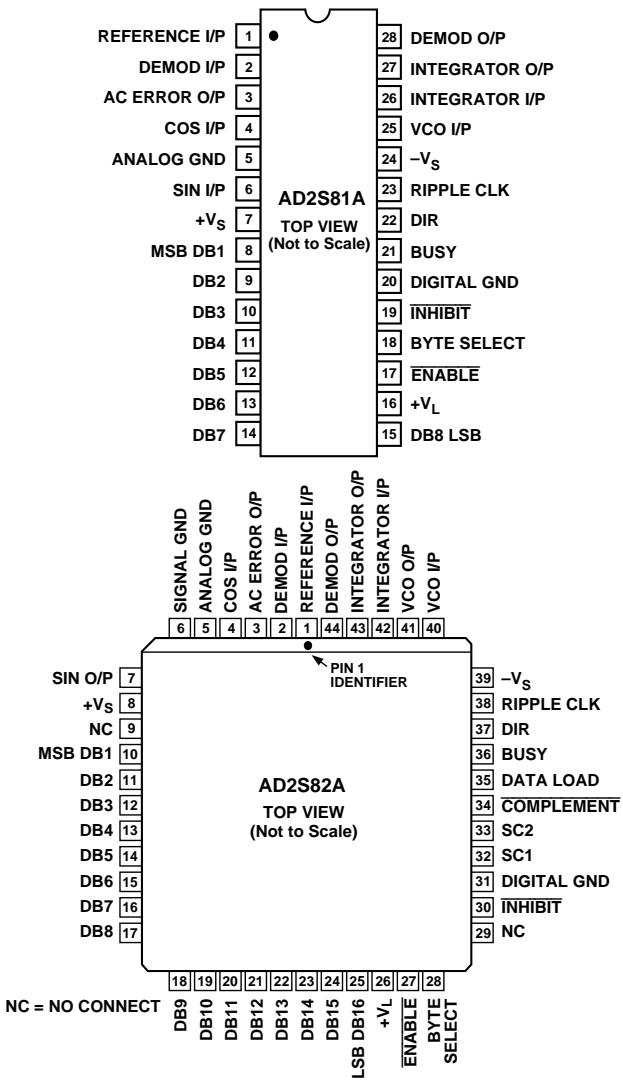

AD2S81A/AD2S82A PIN CONFIGURAT…
| Вывод | Название | Назначение | Источник |
|---|---|---|---|
| 1 | SIN | I/P (Вход синуса) | |
| 2 | SIGNAL | GND (Земля сигнала решивера) | |
| 3 | COS | I/P (Вход косинуса) | |
| 4 | RIPPLE | CLK (Положительный импульс при изменении выхода преобразователя с 1 на 0 или наоборот) | |
| 5 | -VS (Отрицательное питание) | ||
| 6 | VCO | I/P (Вход VCO) | |
| 7 | INTEGRATOR | I/P (Вход интегратора) | |
| 8 | INTEGRATOR | O/P (Выход интегратора) | |
| 9 | DEMOD | O/P (Выход демодулятора) | |
| 10 | COMPLEMENT | (Дополнение данных, только AD2S82A) | |
| 11 | VCO | O/P (Выход VCO, только AD2S82A) | |
| 12 | +5V (Цифровое питание) | ||
| 13 | DIGITAL | GND (Цифровая земля) | |
| 14 | SC1 | (Выбор разрешения преобразователя, только AD2S82A) | |
| 15 | SC2 | (Выбор разрешения преобразователя, только AD2S82A) | |
| 16 | DATA | LOAD (Лог. 0: Входы DB1-DB16, Лог. 1: Выходы DB1-DB16, только AD2S82A) | |
| 17 | BUSY | (Преобразователь занят, данные недействительны при Busy Hi) | |
| 18 | DIR | (Логическое состояние определяет направление вращения входного сигнала) | |
| 19 | INHIBIT | (Лог. 0 запрещает передачу данных в выходные триггеры) | |
| 20 | BYTE | SELECT (Лог. 1-Старший байт в DB1-DB8, Лог. 0-Старший байт в DB1-DB8) | |
| 21 | ENABLE | (Лог. 1-Выходные данные в состоянии высокого импеданса, Лог. 0-Данные представлены на выходных триггерах) | |
| 22 | +VL (Логическое питание) | ||
| 23 | DB1 | (Параллельные выходные данные) | |
| 24 | DB2 | (Параллельные выходные данные) | |
| 25 | DB3 | (Параллельные выходные данные) | |
| 26 | DB4 | (Параллельные выходные данные) | |
| 27 | DB5 | (Параллельные выходные данные) | |
| 28 | DB6 | (Параллельные выходные данные) | |
| 29 | DB7 | (Параллельные выходные данные) | |
| 30 | DB8 | (Параллельные выходные данные) | |
| 31 | DB9 | (Параллельные выходные данные) | |
| 32 | DB10 | (Параллельные выходные данные) | |
| 33 | DB11 | (Параллельные выходные данные) | |
| 34 | DB12 | (Параллельные выходные данные) | |
| 35 | DB13 | (Параллельные выходные данные) | |
| 36 | DB14 | (Параллельные выходные данные) | |
| 37 | DB15 | (Параллельные выходные данные) | |
| 38 | DB16 | (Параллельные выходные данные) | |
| 39 | +VS (Положительное питание) | ||
| 40 | SIN | I/P (Вход синуса) | |
| 41 | SIGNAL | GND (Земля сигнала решивера) | |
| 42 | COS | I/P (Вход косинуса) | |
| 43 | REFERENCE | I/P (Вход опорного сигнала) | |
| 44 | DEMOD | I/P (Вход демодулятора) |
