5878_CANopen

KüblerГермания

5878_CANopen

ПроизводитсяRotary Encoder Switches

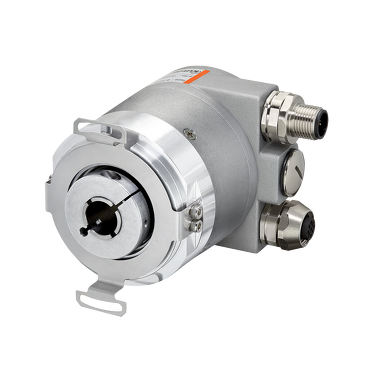

For field bus communication: Encoders with CANopen interface. , CANopen, Ø 58 mm, Hollow shaft, optical

Подобрать аналог Спросить AI FAEДаташит PDF

Все аналоги

Полный отчёт

Технические параметры

Питание
Power supply	10...30 V DC
Характеристики по постоянному и переменному току
Resolution max.	16 bits singleturn
Условия эксплуатации и корпус
Dimension	Ø 58 mm
Working temperature	-40 °C ... +80 °C
Другое
Connection types	Radial cable M23 connector radial M12 connector radial Terminal box
Data sheet Accessories hollow shaft encoder	DE EN FR
Data sheet M12 cable set, PUR, socket, 5-pin, A-coded, pin - 05.00.60F1.A2A4.002M	DE EN FR
Data sheet M12 cable set, PVC, socket, 5-pin, A-coded - 05.00.6091.A4A2.xxxM	DE EN FR
Data sheet M12 cordset, PUR, socket, V4A, 5-pin, A-coded, open end - 05.00.6021.E211.xxxM	DE EN FR
Data sheet M12 cordset, PVC, female, angled, 5-pin, A-coded, end open, CANopen - 05.00.6091.A311.xxxM	DE EN FR
Data sheet M12 cordset, PVC, female, angled, 5-pin, A-coded, male, angled, CANopen - 05.00.6091.A5A3.xxxM	DE EN FR
Data sheet M12 cordset, PVC, male, 5-pin, A-coded, end open, CANopen	DE EN FR
Data sheet M12 cordset, PVC, male, angled, 5-pin, A-coded, open end, CANopen - 05.00.6091.A511.xxxM	DE EN FR
Data sheet M12 cordset, PVC, socket, 5-pin, A-coded, open end	DE EN FR
Data sheet M12 pin, 5-pole, A-coded	DE EN FR
Data sheet M12 pin, angled, 5-pin, A-coded	DE EN FR
Data sheet M12 pin, terminating resistor, CANopen	DE EN FR
Data sheet M12 socket, 4-pin, S-coded - 8.0000.5202.0000	DE EN FR
Data sheet M12 socket, 5-pin	DE EN FR
Data sheet M12 socket, 5-pin, A-coded	DE EN FR
Data sheet M12 socket, angled, 5-pin, A-coded	DE EN FR
Data sheet M12 socket, Ex 2/22, 5-pin, A-coded	DE EN FR
Data sheet M12 socket, stainless steel V4A, 5-pin, A-coded	DE EN FR
Data sheet M12 T-distributor, 5-pole	DE EN FR
Data sheet M12 T-distributor shielded, 5-pole	DE EN FR
Encoder with CANopen interface (Encoder Profil DS406 V3.2) PDF ∼ 7,4 MB \| 05.2026	DE EN
Flange type	Ø 58.00 mm Ø 63.00 mm Ø 65.00 mm
Interfaces	CANopen
Max. rotational speed	9.000 min -1
Protection level	IP65 IP67
Salt spray test ManufacturersDeclaration PDF ∼ 39,6 KB \| 05.2023	DE EN
Scanning	optical
Sendix 5858 / 5878 CANopen PDF ∼ 1,9 MB \| 12.2025	DE EN FR
Sendix 58x8 CANopen CiA Certificate PDF ∼ 123,7 KB \| 09.2025	EN
Shaft type	3/8 " hollow shaft, blind hole 10 mm hollow shaft, blind hole 12 mm hollow shaft, blind hole 14 mm hollow shaft, blind hole 15 mm hollow shaft, blind hole 1/2 " hollow shaft, blind hole
UL CoC USA/ Canada - Encoders PDF ∼ 503,1 KB \| 03.2025	EN
Weight	530 g
