IC I/O EXPANDER I2C 16B 24WQFN
TCA9539RTWR — это 16-битный расширитель ввода-вывода I2C/SMBus с питанием 1,65–5,5 В, выводом прерывания и ножкой сброса, в корпусе WQFN (24 вывода), рабочая температура от -40 °C до 85 °C.Проверено по даташиту
Все аналоги
Полный отчётТехнические параметры
Параметры, сверенные с даташитом
Пунктов: 25| Параметр | Значение и условия измерения | Источник |
|---|---|---|
| Корпус | WQFN (RTW), 24 Pins, 4.00 mm × 4.00 mm | |
| Рабочая температура | -40 to 85 °C | |
| RoHS | Yes | |
| Рекомендуемое напряжение питания | 1.65 V to 5.5 V | |
| Абсолютно максимальное напряжение питания | Min: -0.5 V, Max: 6 V | |
| Частота тактового сигнала I2C | 100-kHz (Standard mode), 400-kHz (Fast mode) |
Все параметры (17)
| Питание | |
|---|---|
| Current - Output Source/Sink | 10mA, 25mA |
| Voltage - Supply | 1.65V ~ 5.5V |
| Характеристики по постоянному и переменному току | |
| Clock Frequency | 400 kHz |
| Условия эксплуатации и корпус | |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C~85°C |
| Package | Tape & Reel (TR); Cut Tape (CT); Digi-Reel® |
| Package / Case | 24-WFQFN Exposed Pad |
| Supplier Device Package | 24-WQFN (4x4) |
| Другое | |
| Base Product Number | TCA9539 |
| Features | POR |
| Interface | I²C, SMBus |
| Interrupt Output | Yes |
| Mfr | Texas Instruments |
| Number of I/O | 16 |
| Output Type | Push-Pull |
| Product Status | Active |
| Series | - |

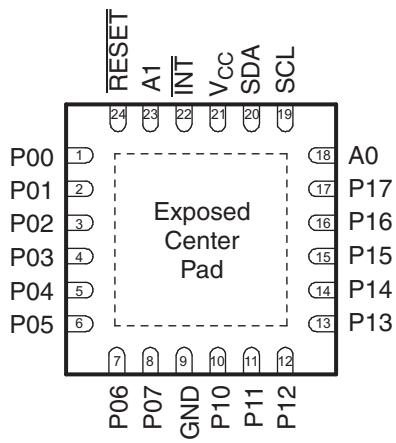

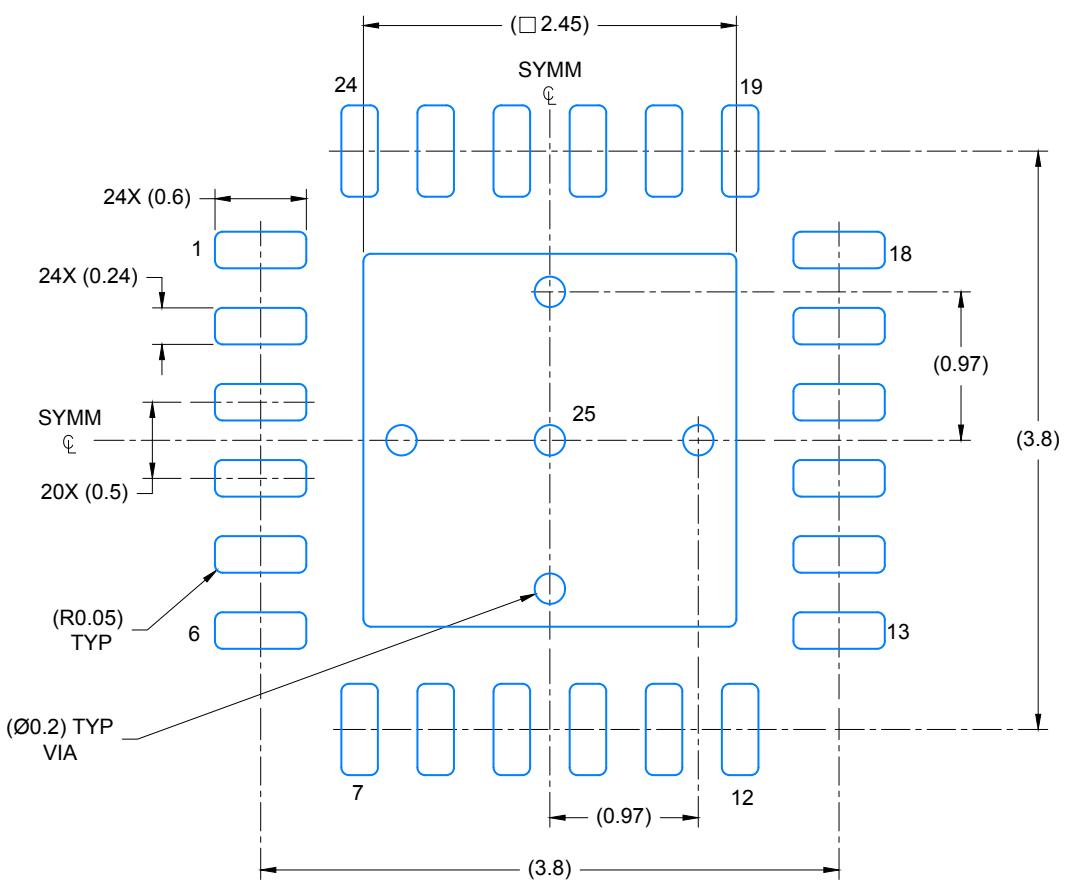

Распиновка и корпус
RTW, RGE Package 24-Pins WQFN,…
| Вывод | Название | Назначение | Источник |
|---|---|---|---|
| 1 | P00, вход-выход порта P, структура с открытым коллектором, настроен как вход при включении | ||
| 2 | P01, вход-выход порта P, структура с открытым коллектором, настроен как вход при включении | ||
| 3 | P02, вход-выход порта P, структура с открытым коллектором, настроен как вход при включении | ||
| 4 | P03, вход-выход порта P, структура с открытым коллектором, настроен как вход при включении | ||
| 5 | P04, вход-выход порта P, структура с открытым коллектором, настроен как вход при включении | ||
| 6 | P05, вход-выход порта P, структура с открытым коллектором, настроен как вход при включении | ||
| 7 | P06, вход-выход порта P, структура с открытым коллектором, настроен как вход при включении | ||
| 8 | P07, вход-выход порта P, структура с открытым коллектором, настроен как вход при включении | ||
| 9 | GND, Земля | ||
| 10 | P10, вход-выход порта P, структура с открытым коллектором, настроен как вход при включении | ||
| 11 | P11, вход-выход порта P, структура с открытым коллектором, настроен как вход при включении | ||
| 12 | P12, вход-выход порта P, структура с открытым коллектором, настроен как вход при включении | ||
| 13 | P13, вход-выход порта P, структура с открытым коллектором, настроен как вход при включении | ||
| 14 | P14, вход-выход порта P, структура с открытым коллектором, настроен как вход при включении | ||
| 15 | P15, вход-выход порта P, структура с открытым коллектором, настроен как вход при включении | ||
| 16 | P16, вход-выход порта P, структура с открытым коллектором, настроен как вход при включении | ||
| 17 | P17, вход-выход порта P, структура с открытым коллектором, настроен как вход при включении | ||
| 18 | A0, вход адреса, подключать непосредственно к VCC или земле | ||
| 19 | SCL, шина тактового сигнала, подключать к VCC через резистор подтяжки | ||
| 20 | SDA, шина данных, подключать к VCC через резистор подтяжки | ||
| 21 | VCC, Напряжение питания | ||
| 22 | INT, выход прерывания с открытым коллектором, подключать к VCC через резистор подтяжки | ||
| 23 | A1, вход адреса, подключать непосредственно к VCC или земле | ||
| 24 | RESET, вход сброса с низким уровнем, подключать к VCC через резистор подтяжки, если не используется активное подключение |
