NN82C-150

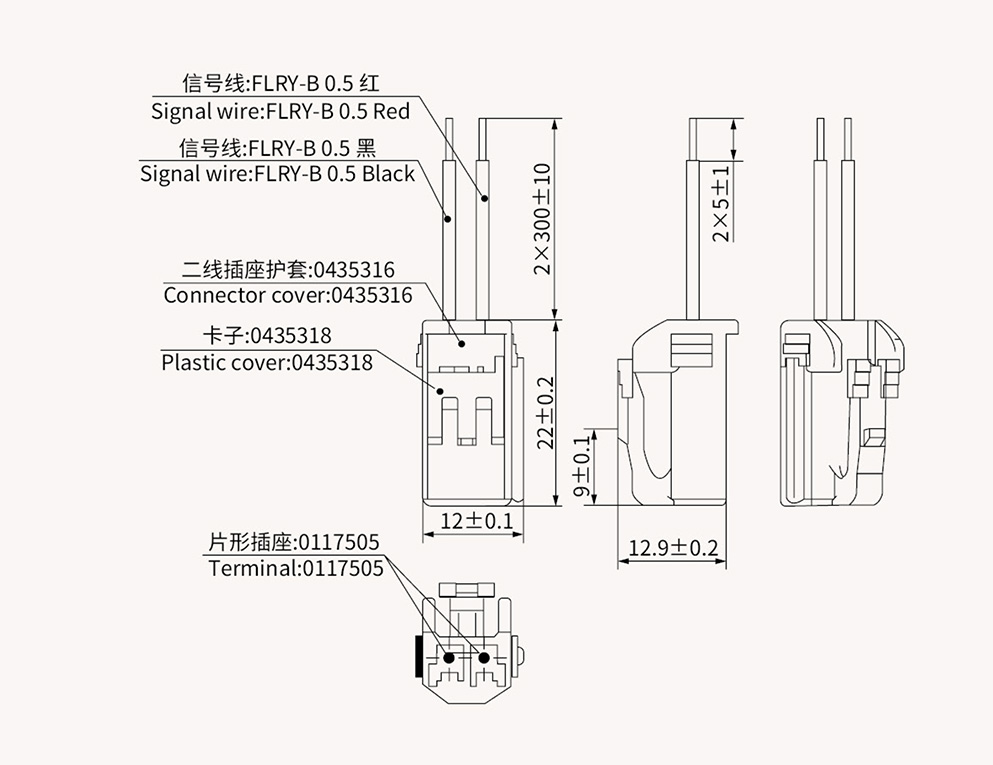

NN82C-150 产品概述 产品PDF说明 var strUrl=location.href; var arrUrl=strUrl.split("/"); var strPage=arrUrl[arrUrl.length-1]; if( !IsPC()){ location.href="//www.nncele.com/common/godownload.asp?tbdown=Pro&id=39"; } 分享: 产品特点 独特的磁灭弧设计，具有1500V的高容量切断功能 独特的接点结构，具有更更高的耐浪涌性能和电流耐受能力 独特的抗短路结构，抗短路能力达到6000A以上 高低压间耐压4000V以上 负载连续无极性 环保产品(符合RoHS) 产品型号说明 主要技术参数 主触点参数 结构 H 触点材料 银铜合金 接触电阻 ≤0.3mΩ(@150A) 接触压降 / 额定负载 DC1500V 150A 接通电寿命 400A冲击(RC=1ms) ，150A( 稳态)/50V, 7000次 400A冲击(RC=1ms) ，30A( 稳态)/1500V, 7000次 分断电寿命 200A /750V,200次 150A /1500V,100次 1500A /750V,1次 切换电寿命 / 短路电流 6000A*(5ms),1次 额定电流 150A 最小负载电流 6V/1A 机械耐久性 20万次(0.5秒通0.5秒断) 辅助触点参数 结构 / 接触电阻 / 额定负载 / 切换电寿命 / 线圈参数 额定电压(Vd.c.) 12 24 / 动作电压(Vd.c.) ≤9 ≤18 / 工作电压(Vd.c.) 9~ 16 18 ~ 32 / 释放电压(Vd.c.) ≥1 ≥2 / 线圈电阻(2)(1+ 7%) 24 96 / 启动电流(A)* 0.5 0.5 / 启动时间(ms) / / / 额定电流(A) 0.5 0.5 / 启动功耗(W)* 6 6 / 稳态功耗(W) 6 6 / 注: ★” ： 表示为12V电压时 性能参数 绝缘电阻 线圈与触点间 1000MΩ以上 同极触点间 / 主辅触点间 1000MΩ以上 耐压 线圈与触点间 AC4000V 1分钟 同极触点间 / 主辅触点间 AC4000V 1分钟 耐冲击电压 线圈和触点间10 kV(1.2 × 50μs) 动作时间 30ms以下 释放时间 10ms以下 吸合回跳 5ms以下 振动 正弦振动 10~ 50H双振幅1.5mm,加速度49 m/s² 冲击 稳定性 闭合: 588 m/s²,断开196m/s² 强度 588m/s² 使用环境温度 -40 ~ +85°C (不结冰、无凝露) 使用环境湿度 5 ~ 85%RH 重量 12V 约260g 24V 约260g / / 注:上述值均为常温时的初始值,如有其它要求可特殊订货 安全认证 UL 无认证 1、阻性切换： 50A@ 1500Vdc，6000次 2、阻性分断： 150A@ 1500Vdc，100 次 TUV 无认证 1、负载1: 50A@ 1500Vdc 2、阻性分断: 250A @1500Vdc，100次 CE / 产品外形、安装及接线图 NN82C-150 外形尺寸图 推荐连接器: 矢崎连接器:7283-1020 天海连接器:0435系列 备注:负载和线圈均无极性 var swiper = new Swiper('.Proswiper', { speed: 800,//滑动速度 autoplay: 3000, loop: false, pagination: { el: '.swiper-pagination', clickable: true }, autoHeight: true, observer: true, observeParents: true }); function showMore(){ var b=document.getElementById("sharePanel"); var a=document.getElementById("showOrHide"); if(b&&b.style){ if(b.style.height=="auto"){ b.style.height=""; a.className=a.className.replace("hideIcon","showIcon"); b.style.background="" }else{ b.style.height="auto"; a.className=a.className.replace("showIcon","hideIcon") } }}
