NN82A-250

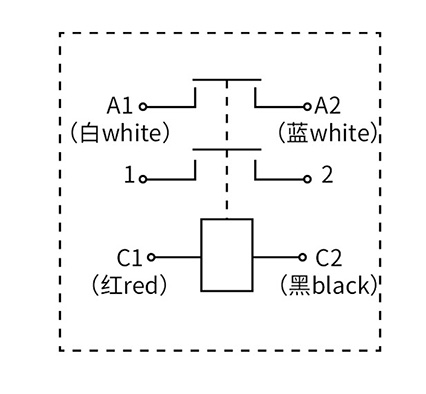

NN82A-250 产品概述 产品PDF说明 var strUrl=location.href; var arrUrl=strUrl.split("/"); var strPage=arrUrl[arrUrl.length-1]; if( !IsPC()){ location.href="//www.nncele.com/common/godownload.asp?tbdown=Pro&id=28"; } 分享: 产品特点 独特的磁灭弧设计，具有1500V的高容量切断功能 独特的接点结构，具有更更高的耐浪涌性能和电流耐受能力 独特的抗短路结构，抗短路能力达到6000A以上 高低压间耐压4000V以上 线圈可选节能型，节能型线圈连接有极性 负载连接无极性 环保产品(符合RoHS) 产品型号说明 主要技术参数 主触点参数 结构 H 触点材料 银铜合金 接触电阻 ≤0.3mΩ(@250A) 接触压降 / 额定负载 DC1500V 250A 机械耐久性 20万次(0.5秒通0.5秒断) 切换电寿命 / 冲击电寿命 250A /1500μF,20V,10万次 分断电寿命 20A /1500V,1.5万次 80A /1500V,500次 250A /1000V,1000次 250A /1500V,100次 1000A /1500V,1次 短路电流 8000A*(5ms),1次 额定电流 250A 最小负载电流 6V/1A 注: “★”:节能型为6000A 辅助触点参数 结构 H 接触电阻 ≤100mΩ(@0.1A) 额定负载 DC12V0.1A 切换电寿命 DC12V 0.1A 10000次 线圈参数 额定电压(Vd.c.) 12 24 PWM型 动作电压(Vd.c.) ≤9 ≤18 ≤9 工作电压(Vd.c.) 9~ 16 18~32 9~36 释放电压(Vd.c.) ≥1 ≥2 ≥5 线圈电阻(2)(1+ 7%) 24 96 3.1 启动电流(A)* 0.5 0.5 3.8* 启动时间(ms) / / ≤150* 额定电流(A) 0.5 0.5 0.2* 启动功耗(W)* 6 6 46* 稳态功耗(W) 6 6 2.5* 注: ★” ： 表示为额定电压时 性能参数 绝缘电阻 线圈与触点间 1000MΩ以上 同极触点间 1000MΩ以上 主辅触点间 1000MΩ以上 耐压 线圈与触点间 AC4000V 1分钟 同极触点间 AC4000V 1分钟 主辅触点间 AC4000V 1分钟 耐冲击电压 线圈和触点间10 kV(1.2 × 50μs) 动作时间 30ms以下 释放时间 10ms以下 吸合回跳 5ms以下 振动 耐久 10 ~ 500Hz 双振幅0.7mm（双振幅1.5mm） 误动作 励磁:10~55~10Hz单振幅 0.75mm(双振幅1.5mm) 无励磁:10~55~10Hz单振幅 0.15mm(双振幅0.3mm) 冲击 耐久 1,000m/s² 误动作 励磁: 100m/s² 无励磁: 50m/s² 使用环境温度 -40 ~ +70°C (不结冰、无凝露) 使用环境湿度 5 ~ 85%RH 重量 12V 约380g 24V 约372g 48V 约350g 注:上述值均为常温时的初始值,如有其它要求可特殊订货 安全认证 UL 1、阻性切换: 50A@ 1500Vdc，6000次 2、阻性分断: 250A@ 1500Vdc，100 次 TUV 1、负载1: 50A@ 1500Vdc 2、阻性分断2: 250A @1500Vdc，100次 CE / 1、负载1: 50A@ 1500Vdc 2、阻性分断2: 250A @1500Vdc，100次 CCC 1、负载1: 50A@1500Vdc 2、负载2:300A@300Vdc 产品外形、安装及接线图 NN82A-250 外形尺寸图 推荐连接器: ①天海连接器THB connector:0488701 ②矢崎连接器Yazaki connector:7283- 1044 供应商 信号线 四线插座护套 卡子 片型插座 天海THB 0488701 UL 3266 20AWG 0488702 0488703 0117505 矢崎Yazaki 7283-1044 UL 3266 20AWG 7283-1044 7157-4012 7116-4020 备注:连接器为选配零件。 说明: 1.1、2为负载端，负载无极性 2.C1、C2为线圈端，有极性，红“+”，黑“- ” 3.A1、A2 为辅助触点，辅助触点无极性 4.注:产品外形尺寸末注尺寸公差按下表执行 var swiper = new Swiper('.Proswiper', { speed: 800,//滑动速度 autoplay: 3000, loop: false, pagination: { el: '.swiper-pagination', clickable: true }, autoHeight: true, observer: true, observeParents: true }); function showMore(){ var b=document.getElementById("sharePanel"); var a=document.getElementById("showOrHide"); if(b&&b.style){ if(b.style.height=="auto"){ b.style.height=""; a.className=a.className.replace("hideIcon","showIcon"); b.style.background="" }else{ b.style.height="auto"; a.className=a.className.replace("showIcon","hideIcon") } }}
