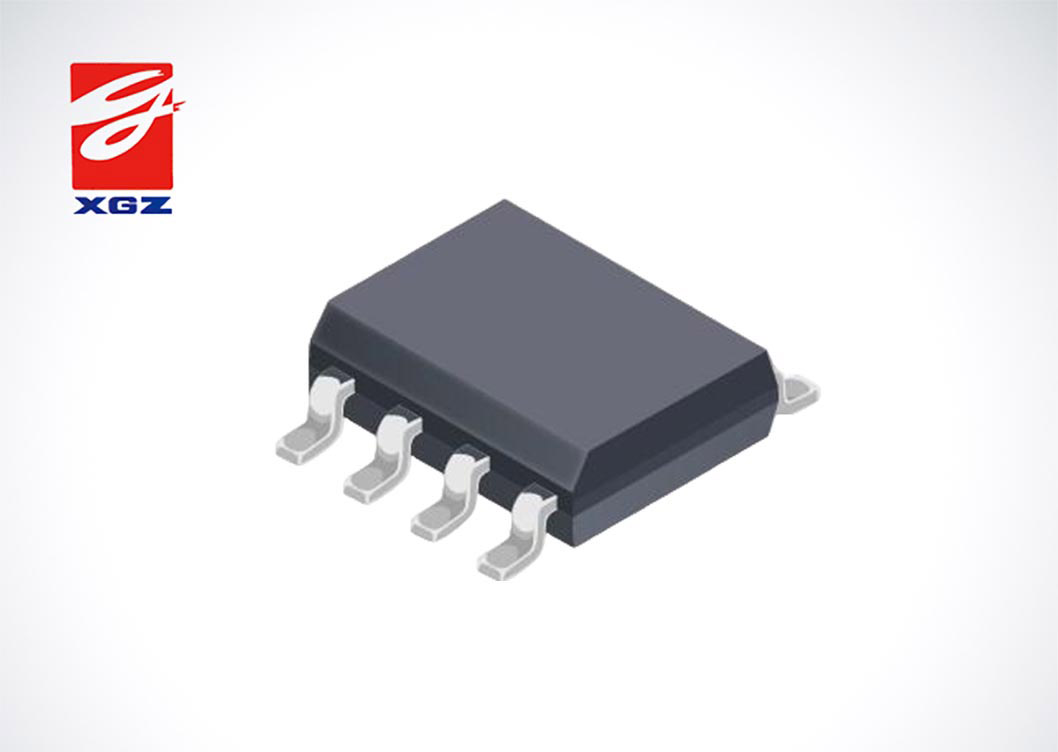

芯感智GZC6800A产品系列是一款基于霍尔效应原理的高精度线性霍尔电流传感器芯片，该产品广泛应用于工业、商业和通信系统中的交流或直流电流检测。每个GZC6800A都由一个高精度、低温漂的线性霍尔元件，以及内置的低阻值的电流导体路径组成。流经此低电阻电流导体路径的外加电流会产生一个磁场，霍尔元件将其转换为与输入电流成比例的电压信号输出。由于产品设计中采用了差分电流检测技术，可以有效抑制外部共模磁场对产品的干扰，改善了在磁噪声环境中的精度。 GZC6800A会根据电流量程的不同要求，在工厂内部会对输出电压进行精确校准。当施加的电流流过内部电流传导路径（从引脚1和2到引脚3和4）时，产品的输出具有正斜率（>VOQ）。该导电路径的内部电阻典型值为1.2mΩ，可实现低发热及低耗能。导电路径的端子（引脚1至4）与信号线（引脚5至8）电气隔离。这使得GZC6800A电流传感器可以在高端电流检测应用中使用，而无需使用其它昂贵的隔离技术。 基于 IEC61010、IEC61326 等行业标准进行产品设计、测试，产品满足CE、RoHS、UL 等要求。 ￭ IEC61010-1：2010 ￭ IEC61326-1：2012 ￭ CE认证 ￭ RoHS认证 产品特点 ±0.5%全温度范围内的非线性误差度 快速的输出阶跃响应时间：1.2μs 快速的输出阶跃响应时间：1.8μs 300kHz信号带宽 5.0V直流电源供电 -40℃~125℃工作温度 额定电流检测范围: (双向) ---±5A~±50A 检测交流与直流的电流信号 零电流比例电压输出模式 极其稳定的零电流输出电压 应用领域 低功率变频器电流检测 电机相位和轨电流检测 组串式光伏逆变器电流检测 充电器和转换器 直流电源 过流保护 不间断电源（UPS） 更多信息请联系我司业务人员。
