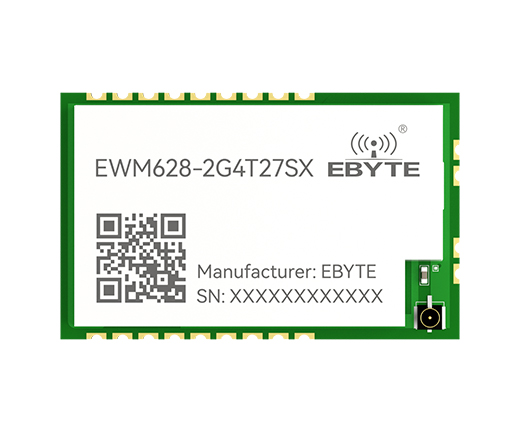

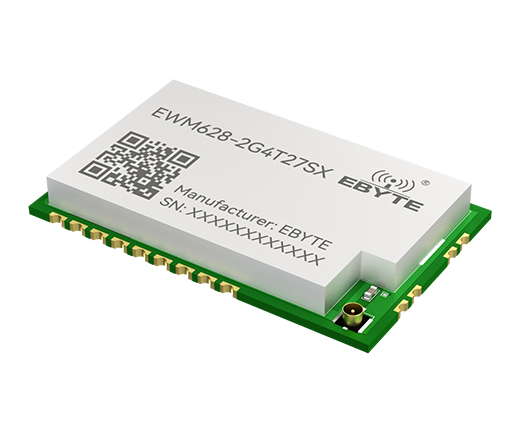

EWM628-2G4T27SX

Active

芯片方案：SX1281发射功率：27dBm通信距离：4km产品尺寸：40.5*25*4mm产品重量：4.8g±0.1g产品简介：EWM628-2G4T27SX新一代的LoRa无线全双工自动跳频数传模块，其发射功率为27dBm，具有多种传输方式，工作频段在2.4GHz，ISM频段，使用LoRa扩频无线传输技术，TTL电平输出，兼容3.3V的IO口电压。速度更快，功耗更低，体积更小；支持全双工跳频传输、载波监听、自动中继、通信密钥等功能

See alternatives Ask AI FAEDatasheet PDF

All alternatives

View full report

Technical parameters

Power
发射电流⑦	35~48mA（瞬时功耗@12dBm） \| 120~160mA（瞬时功耗@20dBm） \| 260~560mA（瞬时功耗@27dBm）
工作电压⑥	- \| 2.3~5.5V \| 2.3~5.5V
平均休眠电流	5~7uA \| 6~8uA \| 6~8uA
接收电流	14~15mA \| 20~22mA \| 21~23mA
Environment and package
储存温度	-40~+95℃
封装方式	SMD贴片
尺寸	*28.717.52.8mm \| 16263.15mm \| 40.5254mm*
工作温度	-40~+85℃
Other
1	GND \| 参考地 \| 模块地线
10	GND \| 参考地 \| 模块地线
11	VCC \| - \| 模块电源正参考，电压范围：2.3V ~ 5.5V DC
12	AUX \| 输出 \| 1. 指示模块工作状态，可以悬空；2. 正常工作时，该引脚低电平表示忙状态，高电平表示空闲状态；3. 不建议用该引脚去驱动外部器件或者下拉该引脚，否则模组上电期间检测到AUX引脚被外部持续拉低可能强制进入升级模式，无法正常工作。详细介绍，请见第五章节说明
13	TXD \| 输出 \| TTL串口输出，连接到外部RXD输入引脚
14	RXD \| 输出 \| TTL串口输入，连接到外部TXD输出引脚
15	M1 \| 输入 \| M1、M0共同组合决定模块4种工作模式，不可悬空，如不使用可接地
16	M0 \| 输入 \| M1、M0共同组合决定模块4种工作模式，不可悬空，如不使用可接地
17	WKP \| 输入（极弱上拉） \| WKP控制模块休眠，低电平进入休眠，高电平保持唤醒（内部极弱上拉）
18	GND \| 参考地 \| 模块地线
19	ANT \| - \| 天线接口（50Ω特性阻抗）
2	NC \| - \| 空脚，请悬空处理
20	GND \| 参考地 \| 模块地线
21	GND \| 参考地 \| 模块地线
22	NC \| - \| 空脚，请悬空处理
3	NC \| - \| 空脚，请悬空处理
4	LOCK \| 输出 \| 1. 模块同步指示引脚，跳频全双工模式有效，半双工传输模式无需关心；2. 高电平表示通信双方模块已同步，可以进行数据传输；3. 低电平表示通信双方未同步，此时传输数据会导致数据丢失
5	NRST \| 输入 \| 模块复位引脚，低电平复位
6	NC \| - \| 空脚，请悬空处理，烧录引脚，有条件建议引出，方便后期维护或固件定制
7	NC \| - \| 空脚，请悬空处理，烧录引脚，有条件建议引出，方便后期维护或固件定制
8	GND \| 参考地 \| 模块地线
9	NC \| - \| 空脚，请悬空处理，烧录引脚，有条件建议引出，方便后期维护或固件定制
EWM628-2G4T12S	EWM628-2G4T20SX \| EWM628-2G4T27SX
参考距离⑧	2.1km \| 3.5km \| 4km
发射功率⑤	12dBm \| 20dBm \| 27dBm
发射长度②	240 Byte
天线形式⑨	IPEX-1/PCB \| IPEX-1/邮票孔 \| IPEX-1/邮票孔
工作频段①	2400M~2500M
引脚序号	引脚名称 \| 引脚方向 \| 引脚用途
接口方式	1.27mm邮票孔 \| 1.27mm邮票孔 \| 2.54mm邮票孔
空中速率③	8.8~203.1Kbps
缓存容量	发送缓存2048Byte；接收缓存2048Byte
调制方式	新一代LoRa调制技术
通信电平	3.3V
重量	≈2.2g \| ≈1.38g \| ≈4.8g
阻塞功率④	10dBm
