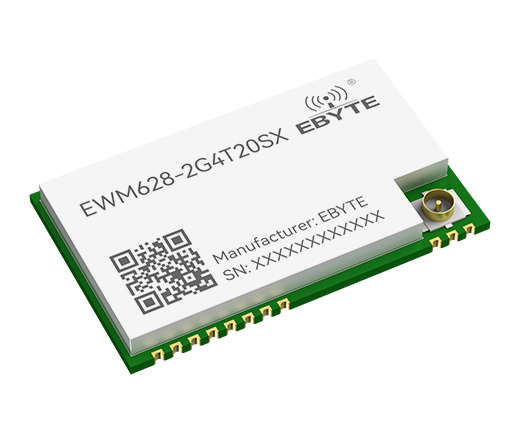

EWM628-2G4T20SX
Active芯片方案：SX1281发射功率：20dBm通信距离：3.5km产品尺寸：16*26*3.15mm产品重量：1.38g ±0.1g产品简介：EWM628-2G4T20SX新一代的LoRa无线全双工自动跳频数传模块，其发射功率为20dBm，具有多种传输方式，工作频段在2.4GHz，ISM频段，使用LoRa扩频无线传输技术，TTL电平输出，兼容3.3V的IO口电压。速度更快，功耗更低，体积更小；支持全双工跳频传输、载波监听、自动中继、通信密钥等功能。
All alternatives
View full reportTechnical parameters
| Power | |
|---|---|
| 发射电流⑦ | 35~48mA（瞬时功耗@12dBm） | 120~160mA（瞬时功耗@20dBm） | 260~560mA（瞬时功耗@27dBm） |
| 工作电压⑥ | - | 2.3~5.5V | 2.3~5.5V |
| 平均休眠电流 | 5~7uA | 6~8uA | 6~8uA |
| 接收电流 | 14~15mA | 20~22mA | 21~23mA |
| Environment and package | |
| 储存温度 | -40~+95℃ |
| 封装方式 | SMD贴片 |
| 尺寸 | 28.7*17.5*2.8mm | 16*26*3.15mm | 40.5*25*4mm |
| 工作温度 | -40~+85℃ |
| Other | |
| 1 | NRST | 输入 | 模块复位引脚，低电平复位 |
| 11 | GND | 参考地 | 模块地线 |
| 12 | ANT | - | 天线接口（50Ω特性阻抗） |
| 13 | GND | 参考地 | 模块地线 |
| 14 | GND | 参考地 | 模块地线 |
| 15 | GND | 参考地 | 模块地线 |
| 16 | GND | 参考地 | 模块地线 |
| 19 | GND | 参考地 | 模块地线 |
| 2 | GND | 参考地 | 模块地线 |
| 20 | M0 | 输入（极弱上拉） | M1、M0共同组合决定模块4种工作模式，不可悬空，如不使用可接地 |
| 21 | M1 | 输入（极弱上拉） | M1、M0共同组合决定模块4种工作模式，不可悬空，如不使用可接地 |
| 22 | RXD | 输入 | TTL串口输入，连接到外部TXD输出引脚 |
| 23 | TXD | 输出 | TTL串口输出，连接到外部RXD输入引脚 |
| 24 | AUX | 输出 | 1. 指示模块工作状态，可以悬空；2. 正常工作时，该引脚低电平表示忙状态，高电平表示空闲状态；3. 不建议用该引脚去驱动外部器件或者下拉该引脚，否则模组上电期间检测到AUX引脚被外部持续拉低可能强制进入升级模式，无法正常工作。详细介绍，请见第五章节说明 |
| 25 | VCC | - | 模块电源正参考，电压范围：2.3～5.5V DC |
| 26 | GND | - | 模块地线 |
| 3 | WKP | 输入（极弱上拉） | WKP控制模块休眠，低电平进入休眠，高电平保持唤醒（内部极弱上拉） |
| 4 | NC | - | 空脚，请悬空处理，烧录引脚，有条件建议引出，方便后期维护或固件定制 |
| 5 | LOCK | 输出 | 1. 模块同步指示引脚，跳频全双工模式有效，半双工传输模式无需关心；2. 高电平表示通信双方模块已同步，可以进行数据传输；3. 低电平表示通信双方未同步，此时传输数据会导致数据丢失 |
| 6 | NC | - | 空脚，请悬空处理，烧录引脚，有条件建议引出，方便后期维护或固件定制 |
| 7 | NC | - | 空脚，请悬空处理，烧录引脚，有条件建议引出，方便后期维护或固件定制 |
| 8 | GND | 参考地 | 模块地线 |
| EWM628-2G4T12S | EWM628-2G4T20SX | EWM628-2G4T27SX |
| 参考距离⑧ | 2.1km | 3.5km | 4km |
| 发射功率⑤ | 12dBm | 20dBm | 27dBm |
| 发射长度② | 240 Byte |
| 天线形式⑨ | IPEX-1/PCB | IPEX-1/邮票孔 | IPEX-1/邮票孔 |
| 工作频段① | 2400M~2500M |
| 引脚序号 | 引脚名称 | 引脚方向 | 引脚用途 |
| 接口方式 | 1.27mm邮票孔 | 1.27mm邮票孔 | 2.54mm邮票孔 |
| 空中速率③ | 8.8~203.1Kbps |
| 缓存容量 | 发送缓存2048Byte；接收缓存2048Byte |
| 调制方式 | 新一代LoRa调制技术 |
| 通信电平 | 3.3V |
| 重量 | ≈2.2g | ≈1.38g | ≈4.8g |
| 阻塞功率④ | 10dBm |
