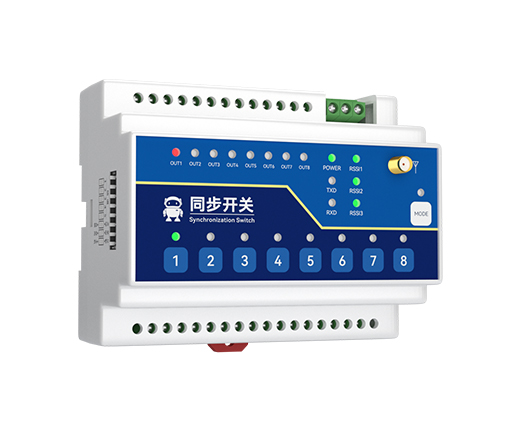

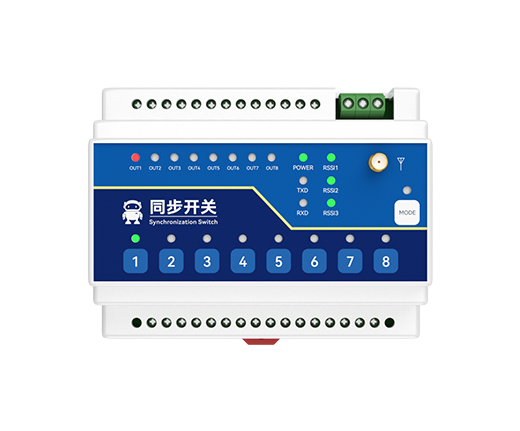

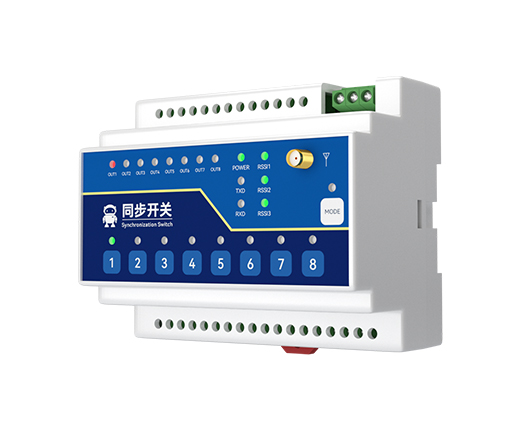

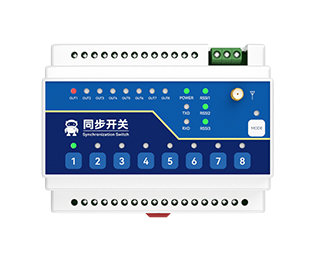

E860-DTU(8080-400SL)
Active通讯接口：RS485传输距离：10km工作电压：DC 8～28V安装方式：导轨安装产品尺寸：108*87.5*65mm产品重量：226g±5g产品简介：无线远程同步开关是一款通过LoRa调制技术实现开关量远程传输的终端设备，支持8路采集开关量输入（DI）和8路控制继电器输出（DO）。其功能核心是实现远程同步控制，无需布线，具有高度易用性，方便用户快速集成于自己的系统中。产品喷涂三防漆，具有“防霉菌”“防潮湿”“防盐雾”等功能。
All alternatives
View full reportTechnical parameters
| Power | |
|---|---|
| 功耗 | 发射耗流 | 290mA @ DC 12V |
| 工作电压 | DC 8～28V |
| 电源 | 工作电压 | DC 8～28V |
| 电源指示 | 绿色 LED 指示 |
| Environment and package | |
| 产品尺寸 | 108*87.5*65mm |
| 安装方式 | 标准 35mm 导轨安装 |
| Other | |
| 1 | 开关量公共端 | 开关量公共端 |
| 10 | 开关量输入端口 8 | 开关量输入端口 8 |
| 11 | GND | GND |
| 12 | RS485-A | RS485-A |
| 13 | RS485-B | RS485-B |
| 14 | PE | 接地线 |
| 15 | 直流 8～28V(V+) | 交流 85～265V(N) |
| 16 | 直流 8～28V(V-) | 交流 85～265V(L) |
| 17 | 继电器输出 COM 端口 1 | 继电器输出 COM 端口 1 |
| 18 | 继电器输出常开端口 1 | 继电器输出常开端口 1 |
| 19 | 继电器输出 COM 端口 2 | 继电器输出 COM 端口 2 |
| 2 | 开关量输入端口 1 | 开关量输入端口 1 |
| 20 | 继电器输出常开端口 2 | 继电器输出常开端口 2 |
| 21 | 继电器输出 COM 端口 3 | 继电器输出 COM 端口 3 |
| 22 | 继电器输出常开端口 3 | 继电器输出常开端口 3 |
| 23 | 继电器输出 COM 端口 4 | 继电器输出 COM 端口 4 |
| 24 | 继电器输出常开端口 4 | 继电器输出常开端口 4 |
| 25 | 继电器输出 COM 端口 5 | 继电器输出 COM 端口 5 |
| 26 | 继电器输出常开端口 5 | 继电器输出常开端口 5 |
| 27 | 继电器输出 COM 端口 6 | 继电器输出 COM 端口 6 |
| 28 | 继电器输出常开端口 6 | 继电器输出常开端口 6 |
| 29 | 继电器输出 COM 端口 7 | 继电器输出 COM 端口 7 |
| 3 | 开关量输入端口 2 | 开关量输入端口 2 |
| 30 | 继电器输出常开端口 7 | 继电器输出常开端口 7 |
| 31 | 继电器输出 COM 端口 8 | 继电器输出 COM 端口 8 |
| 32 | 继电器输出常开端口 8 | 继电器输出常开端口 8 |
| 4 | 开关量输入端口 3 | 开关量输入端口 3 |
| 5 | 开关量输入端口 4 | 开关量输入端口 4 |
| 6 | 开关量公共端 | 开关量公共端 |
| 7 | 开关量输入端口 5 | 开关量输入端口 5 |
| 8 | 开关量输入端口 6 | 开关量输入端口 6 |
| 9 | 开关量输入端口 7 | 开关量输入端口 7 |
| DI 输入 | DI 路数 | 2/4/8 路（可选） |
| DO 输出 | DO 路数 | 2/4/8 路（可选） |
| DO 输出模式 | 点动模式、自锁模式 |
| DO 输出类型 | A 型继电器 |
| 一路继电器耗流 | 15mA @ DC 12V |
| 产品重量 | 226g ± 5 g |
| 传输距离 | 10 千米（晴朗空旷环境，最大功率，天线增益 5 dBi，高度 2m） |
| 信道 | 拨码开关，可配置 32 种通讯信道 |
| 其他 | 产品尺寸 | 108mm * 87.5mm * 65mm（长*宽*高） |
| 功能特点 | 外壳采用“三防漆”防护，LoRa调制技术、高度易用性、实现远程同步控制 |
| 发射功率 | 30dBm（最大功率约 1W） |
| 天线选项 | SMA 天线座（外螺内孔） |
| 存储温湿度 | -60～+125℃、5%～95%RH（无凝露） |
| 工作温湿度 | -40～+85℃、5%～95%RH（无凝露） |
| 平均耗流 | 70mA @ DC 12V |
| 接收灵敏度 | -148 dBm@2.4Kbps |
| 无线参数 | 工作频段 | 410.125-493.125MHz（支持 ISM 频段） |
| 空速 | 距离优先（默认）、均衡模式、响应优先 |
| 类别 | 名称 | 参数 |
| 继电器触点容量 | 7A 30VDC、7A 250VAC |
| 编号 | （E860-DTU（x0x0-400SL))设备）端口 | 说明（E860-DTU（x0x0-400SL))A 设备） |
| 输入指示 | 绿色 LED 指示灯 |
| 输入类型 | 干接点/NPN 型 |
| 输出指示 | 红色 LED 指示灯 |
| 通讯接口 | RS485 |
