E860-DTU(2020-900SL30)-V2

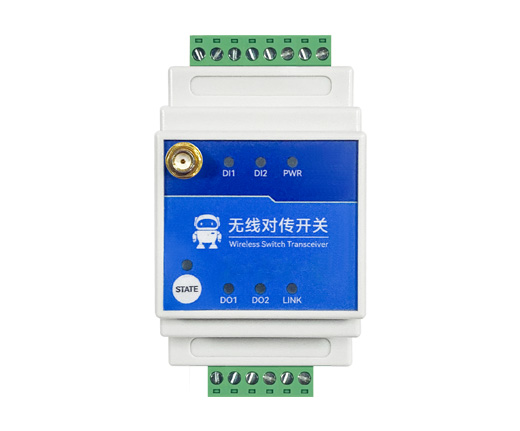

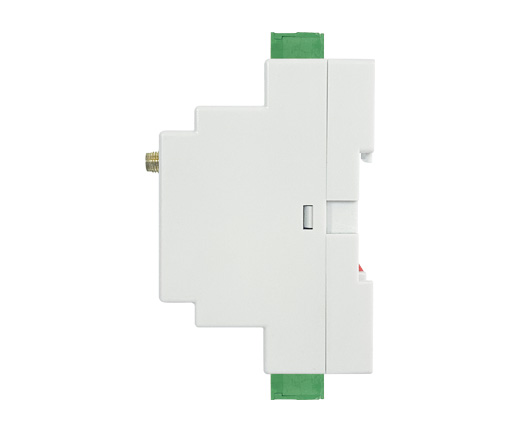

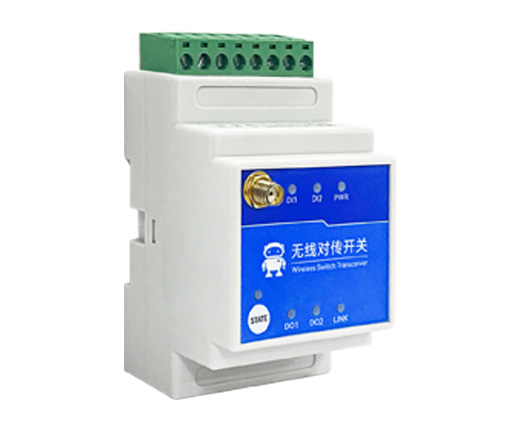

Active通讯接口：RS485传输距离：10km安装方式：导轨安装产品尺寸：113*52*65mm 产品重量：110±5g产品简介：无线对传开关是一款通过LoRa调制技术，实现无线开关量远程传输的终端设备，支持采集开关量输入（DI）和控制继电器输出（DO）。工作频段为850.125～930.125MHz，其功能核心是实现远程同步控制，无需布线，具有高度易用性，方便用户快速集成于自己的系统中。直流电压输入8～28V。产品喷涂三防漆，具有“防霉菌”“防潮湿”“防盐雾”等功能。
All alternatives
View full reportTechnical parameters
| Power | |
|---|---|
| 功耗 | 发射耗流 | 290mA @ DC 12V |
| 工作电压 | DC 8～28V |
| 电源 | 工作电压 | DC 8～28V |
| 电源指示 | 蓝色LED指示 |
| Environment and package | |
| 产品尺寸 | 113*52*65mm |
| 安装方式 | 导轨安装 |
| Other | |
| 1 | 开关量输入端口1 |
| 10 | 继电器输出COM口1 |
| 11 | 继电器输出常闭端口1 |
| 12 | 继电器输出常开端口2 |
| 13 | 继电器输出COM口2 |
| 14 | 继电器输出常闭端口2 |
| 15 | STATE配置重置按键 |
| 2 | 开关量输入端口2 |
| 3 | 开关量公共端 |
| 4 | RS485-A |
| 5 | RS485-B |
| 6 | PE（保护接地线） |
| 7 | 直流8～28V(V-) |
| 8 | 直流8～28V(V+) |
| 9 | 继电器输出常开端口1 |
| DI1-DI8 | 绿色LED | 设备开关量输入数据指示，常亮表示有输入，常闭表示无输入 |
| DI输入 | DI路数 | 1/2/4/8路（可选） |
| DO1-DO8 | 红色LED | 分别对应8路继电器输出开关指示；常亮表示正在进行输出，常闭表示无输出 |
| DO输出 | DO路数 | 1/2/4/8路（可选） |
| DO输出模式 | 点动模式 |
| DO输出类型 | 1/2/4为C型继电器，8路为A型继电器 |
| LINK | 黄色LED | 1对多（含1对1）-双向（设备同路数情况下）： |
| PWR | 蓝色LED | 电源指示灯，通电时常亮，无电时熄灭 |
| STATE（指示灯） | 蓝色LED | 主机：指示灯常亮； |
| STATE（按键） | 白色按键 | 1、长按2s，进入配对模式； |
| 一路继电器耗流 | 15mA @ DC 12V |
| 产品重量 | E860-DTU(1010-900SL22)-V2：77±5g |
| 传输距离 | 22dbm为5千米，30dBm为10千米（晴朗空旷环境，最大功率，天线增益5 dBi，高度2m） |
| 其他 | 产品尺寸 | E860-DTU(1010-900SL22)-V2：113*37*65mm（长*宽*高） |
| 功能特点 | 外壳采用“三防漆”防护，LoRa调制技术、高度易用性、实现远程同步控制 |
| 发射功率 | 22dbm/30dBm可选 |
| 响应速度 | 响应速度 | 300ms内 |
| 天线选项 | SMA天线座（外螺内孔） |
| 存储温湿度 | -60～+125℃、5%～95%RH（无凝露） |
| 工作温湿度 | -40～+85℃、5%～95%RH（无凝露） |
| 平均耗流 | 70mA @ DC 12V |
| 排序 | 设备端口说明 |
| 接收灵敏度 | -148 dBm@2.4Kbps |
| 无线参数 | 工作频段 | 850.125MHz ～ 930.125MHz |
| 空速 | 2.4K |
| 端口 | LED指示灯颜色 | 说明 |
| 类别 | 名称 | 参数 |
| 继电器触点容量 | 1/2/4路：7A 30VDC、7A 250VAC |
| 输入指示 | 绿色LED指示灯 |
| 输入类型 | 干接点/NPN型 |
| 输出指示 | 红色LED指示灯 |
| 通讯接口 | RS485 |
