Technical parameters

Power
休眠电流≈1uA,软件关断
供电电压1.8V~3.6V,推荐3.3V供电,超过3.6V有烧毁模块的风险
发射电流≈20mA,瞬时功耗
接收电流≈4.5mA
AC and DC characteristics
低速晶振频率32.768KHz,内置无源晶振
高速晶振频率32MHz,内置无源晶振
Environment and package
产品尺寸12.0*17.2mm
存储温度-40℃~+125℃
封装LGA
工作温度-40℃~+85℃,工业级标准
Other
1P1.09 | 输入/输出 | 可配置的通用 IO 口(详见nRF54L15手册)
10GND | - | 地线,连接到电源参考地
11CLK | 输入/输出 | 程序调试/下载口 SWCLK
12SWD | 输入/输出 | 程序调试/下载口 SWDIO
13P1.03 | 输入/输出 | 可配置的通用 IO 口(详见nRF54L15手册)
14P1.06 | 输入/输出 | 可配置的通用 IO 口(详见nRF54L15手册)
15P1.05 | 输入/输出 | 可配置的通用 IO 口(详见nRF54L15手册)
16P1.07 | 输入/输出 | 可配置的通用 IO 口(详见nRF54L15手册)
17P1.08 | 输入/输出 | 可配置的通用 IO 口(详见nRF54L15手册)
18P2.00 | 输入/输出 | 可配置的通用 IO 口(详见nRF54L15手册)
19nRESET | 输入 | 复位引脚,低电平复位
2P1.10 | 输入/输出 | 可配置的通用 IO 口(详见nRF54L15手册)
20P2.01 | 输入/输出 | 可配置的通用 IO 口(详见nRF54L15手册)
21P2.02 | 输入/输出 | 可配置的通用 IO 口(详见nRF54L15手册)
22P2.03 | 输入/输出 | 可配置的通用 IO 口(详见nRF54L15手册)
23P2.06 | 输入/输出 | 可配置的通用 IO 口(详见nRF54L15手册)
24P2.08 | 输入/输出 | 可配置的通用 IO 口(详见nRF54L15手册)
25P2.10 | 输入/输出 | 可配置的通用 IO 口(详见nRF54L15手册)
26P0.01 | 输入/输出 | 可配置的通用 IO 口(详见nRF54L15手册)
27P2.04 | 输入/输出 | 可配置的通用 IO 口(详见nRF54L15手册)
28P2.05 | 输入/输出 | 可配置的通用 IO 口(详见nRF54L15手册)
29P0.00 | 输入/输出 | 可配置的通用 IO 口(详见nRF54L15手册)
3P1.11 | 输入/输出 | 可配置的通用 IO 口(详见nRF54L15手册)
30、31GND | - | 地线,连接到电源参考地
32P0.02 | 输入/输出 | 可配置的通用 IO 口(详见nRF54L15手册)
33P0.04 | 输入/输出 | 可配置的通用 IO 口(详见nRF54L15手册)
34P0.03 | 输入/输出 | 可配置的通用 IO 口(详见nRF54L15手册)
35P2.09 | 输入/输出 | 可配置的通用 IO 口(详见nRF54L15手册)
36P2.07 | 输入/输出 | 可配置的通用 IO 口(详见nRF54L15手册)
37~40GND | - | 地线,连接到电源参考地
4P1.12 | 输入/输出 | 可配置的通用 IO 口(详见nRF54L15手册)
5P1.13 | 输入/输出 | 可配置的通用 IO 口(详见nRF54L15手册)
6P1.14 | 输入/输出 | 可配置的通用 IO 口(详见nRF54L15手册)
7P1.04 | 输入/输出 | 可配置的通用 IO 口(详见nRF54L15手册)
8P1.02 | 输入/输出 | 可配置的通用 IO 口(详见nRF54L15手册)
9VDD | 输入 | 供电接口,DC 1.8~3.6V
FLASH1524 KB
RAM256 KB
产品重量0.8g±0.2g
内核Arm Cortex-M33 + RISC-V Coprocessor
参数描述
发射功率8dBm 功率多级可调
天线形式PCB
工作湿度10~95%RH,无凝露
工作频段2.4GHz
引脚序号引脚名称 | 引脚方向 | 引脚用途
接口UART、SPI、I²C、GPIO、ADC、PWM,需用户自行开发设置
接收灵敏度-104 dBm @Long Range 125 Kbps

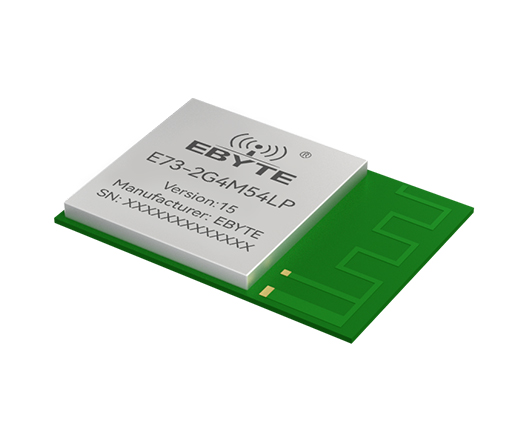

芯片型号nRF54L15
通信电平3.3V(详见nRF54L15芯片手册)
通信距离130m
