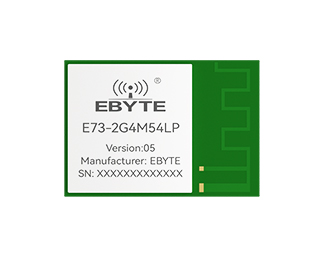

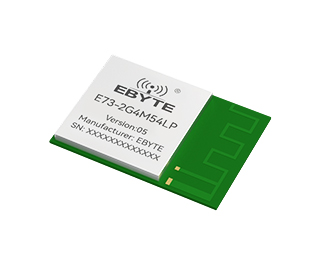

E73-2G4M54LP(05)
Active芯片方案：nRF54L05工作频率：2.4GHz发射功率：7dBm通信距离：110m产品尺寸：12*17.2mm产品重量：0.8g±0.1g产品简介：E73-2G4M54LP(05)是基于Nordic nRF54L05 SoC设计的多协议无线通信模块，具备通信距离远、功耗低、抗干扰能力强、接口资源丰富、处理能力强和尺寸小等特性。无线通信模组需用户二次开发，可广泛应用于物联网行业。
All alternatives
View full reportTechnical parameters
| Power | |
|---|---|
| 休眠电流 | ≈0.7 μA，System OFF |
| 供电电压 | 1.8V ~ 3.6V，推荐 3.3V 供电，超过 3.6V 有烧毁模块的风险 |
| 发射电流 | ≈4.8 mA @0dBm 瞬时功耗 |
| 接收电流 | ≈3.4 mA，BLE @ 1 Mbps |
| AC and DC characteristics | |
| 低速晶振频率 | 32.768 KHz，内置无源晶振 |
| 高速晶振频率 | 32 MHz，内置无源晶振 |
| Environment and package | |
| 存储温度 | -40℃ ~ +125℃ |
| 封装 | LGA |
| 工作温度 | -40℃ ~ +85℃（工业级标准） |
| Other | |
| 1 | P1.09 | 输入/输出 | 可配置的通用IO口，详见nRF54Lxx手册 |
| 10 | GND | - | 地线，连接到电源参考地 |
| 11 | CLK | 输入/输出 | 程序调试/下载口 SWCLK |
| 12 | SWD | 输入/输出 | 程序调试/下载口 SWDIO |
| 13 | P1.03 | 输入/输出 | 可配置的通用IO口，详见nRF54Lxx手册 |
| 14 | P1.06 | 输入/输出 | 可配置的通用IO口，详见nRF54Lxx手册 |
| 15 | P1.05 | 输入/输出 | 可配置的通用IO口，详见nRF54Lxx手册 |
| 16 | P1.07 | 输入/输出 | 可配置的通用IO口，详见nRF54Lxx手册 |
| 17 | P1.08 | 输入/输出 | 可配置的通用IO口，详见nRF54Lxx手册 |
| 18 | P2.00 | 输入/输出 | 可配置的通用IO口，详见nRF54Lxx手册 |
| 19 | nRESET | 输入 | 复位引脚，低电平复位 |
| 2 | P1.10 | 输入/输出 | 可配置的通用IO口，详见nRF54Lxx手册 |
| 20 | P2.01 | 输入/输出 | 可配置的通用IO口，详见nRF54Lxx手册 |
| 21 | P2.02 | 输入/输出 | 可配置的通用IO口，详见nRF54Lxx手册 |
| 22 | P2.03 | 输入/输出 | 可配置的通用IO口，详见nRF54Lxx手册 |
| 23 | P2.06 | 输入/输出 | 可配置的通用IO口，详见nRF54Lxx手册 |
| 24 | P2.08 | 输入/输出 | 可配置的通用IO口，详见nRF54Lxx手册 |
| 25 | P2.10 | 输入/输出 | 可配置的通用IO口，详见nRF54Lxx手册 |
| 26 | P0.01 | 输入/输出 | 可配置的通用IO口，详见nRF54Lxx手册 |
| 27 | P2.04 | 输入/输出 | 可配置的通用IO口，详见nRF54Lxx手册 |
| 28 | P2.05 | 输入/输出 | 可配置的通用IO口，详见nRF54Lxx手册 |
| 29 | P0.00 | 输入/输出 | 可配置的通用IO口，详见nRF54Lxx手册 |
| 3 | P1.11 | 输入/输出 | 可配置的通用IO口，详见nRF54Lxx手册 |
| 30、31 | GND | - | 地线，连接到电源参考地 |
| 32 | P0.02 | 输入/输出 | 可配置的通用IO口，详见nRF54Lxx手册 |
| 33 | P0.04 | 输入/输出 | 可配置的通用IO口，详见nRF54Lxx手册 |
| 34 | P0.03 | 输入/输出 | 可配置的通用IO口，详见nRF54Lxx手册 |
| 35 | P2.09 | 输入/输出 | 可配置的通用IO口，详见nRF54Lxx手册 |
| 36 | P2.07 | 输入/输出 | 可配置的通用IO口，详见nRF54Lxx手册 |
| 37~40 | GND | - | 地线，连接到电源参考地 |
| 4 | P1.12 | 输入/输出 | 可配置的通用IO口，详见nRF54Lxx手册 |
| 5 | P1.13 | 输入/输出 | 可配置的通用IO口，详见nRF54Lxx手册 |
| 6 | P1.14 | 输入/输出 | 可配置的通用IO口，详见nRF54Lxx手册 |
| 7 | P1.04 | 输入/输出 | 可配置的通用IO口，详见nRF54Lxx手册 |
| 8 | P1.02 | 输入/输出 | 可配置的通用IO口，详见nRF54Lxx手册 |
| 9 | VDD | 输入 | 供电接口，DC 1.8~3.6V |
| NVM | 1524 KB | 1012 KB | 500 KB |
| RAM | 256 KB | 192 KB | 96 KB |
| 内核 | Arm Cortex-M33 + RISC-V Coprocessor |
| 参数 | 描述 |
| 发射功率 | 8dBm功率多级可调 | 7dBm功率多级可调 | 7dBm功率多级可调 |
| 型号 | E73-2G4M54LP(15) | E73-2G4M54LX(15) | E73-2G4M54LP(10) | E73-2G4M54LX(10) | E73-2G4M54LP(05) | E73-2G4M54LX(05) |
| 工作湿度 | 10~95% RH，无凝露 |
| 工作频段 | 2.4 GHz |
| 引脚序号 | 引脚名称 | 引脚方向 | 引脚用途 |
| 接口 | UART、SPI、I²C、GPIO、ADC、PWM（需用户自行开发设置） |
| 接收灵敏度 | -104 dBm @Long Range 125 Kbps |
| 芯片型号 | nRF54L15 | nRF54L10 | nRF54L05 |
| 通信电平 | 3.3V（详见 nRF54Lxx 芯片手册） |
| 重量 | 0.8g±0.1g | 0.6g±0.1g | 0.8g±0.1g | 0.6g±0.1g | 0.8g±0.1g | 0.6g±0.1g |
