EBYTE(亿佰特)China

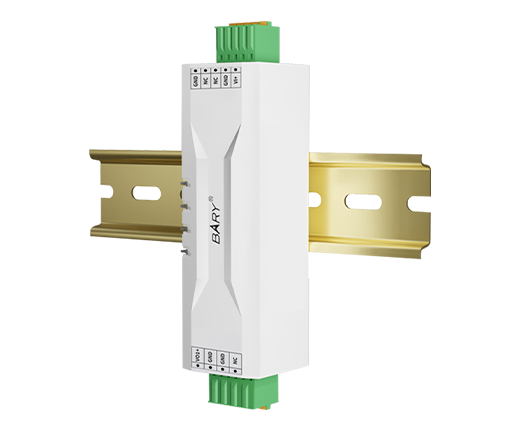

BDD03-80241A0
Active安装方式：标准35mm导轨式安装；接口：弹簧端子，无需工具快速安装；输入保护：雷击，反接保护；输出保护：过压保护；转换效率：97%（MAX）；输入范围：4.2-100VDC；应用领域：工业现场、仪器仪表、射频通信、轨道、交通、智能路灯、智能家居、智能开关、智能家居。
All alternatives
View full reportTechnical parameters
| Power | |
|---|---|
| 启动电压 | BDD03-80052A0 | 22 | — | 22.2 | VDC |
| 电压调节率 | 满载 | — | ±0.3 | ±0.5 |
| 输入电流 | BDD03-80052A0 | 24V（VIN) | 5V(Output) | — | 557 | — | mA |
| AC and DC characteristics | |
| 开关频率 | BDD03 | 500 | 550 | 600 | KHz |
| 纹波噪声 | 20MHz 带宽，100%负载 | 15 | — | 75 | mVp-p |
| 输出电压精度 | 0%～100% load | — | ±1.5 | ±3 | % |
| Environment and package | |
| 储存温度 | — | -40 | 25 | +85 | ℃ |
| 环境温度 | 见产品降额设计 | -40 | 25 | +40 | ℃ |
| Other | |

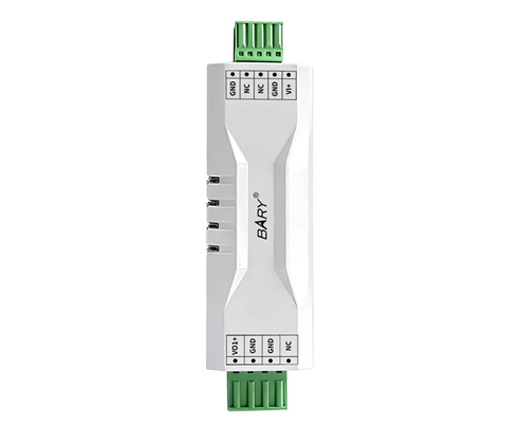

| 1 | VO1+ | 输出 | 电源输出正极 |
| 2 | VO2+ | 输出 | 两路输出版本第二路输出正极，单路输出版本此引脚内部未连接 |
| 3 | GND | 输入/输出 | 输入和输出负极 |
| 4 | NC | / | 内部未连接 |
| 5 | VI+ | 输入 | 电源输入正极 |
| BDD03-4805123A0 | 8.8 | — | 9 |
| BDD03-4805125A0 | 8.8 | — | 9 |
| BDD03-48243A0 | 28 | — | 28.2 |
| BDD03-80121A0 | 22 | — | 22.2 |
| BDD03-80241A0 | 28 | — | 28.2 |
| 储存湿度 | — | — | — | 95 | %RH |
| 序号 | 引脚标识 | 方向 | 描述 |
| 推荐的外部输入保险丝 | BDD03 | 5A/100V，慢断，必接 |
| 温漂系数 | — | ±0.05 | — | %/℃ |
| 短路保护 | Not. |
| 负载调节率 | 5%～100%负载（平衡负载） | — | ±1 | ±2 |
| 输入低压保护 | BDD03 | Not. |
| 输入参数项目 | 工作条件 | 最小值 | 典型值 | 最大值 | 单位 |
| 输入过滤器类型 | BDD03 | C |
| 输出参数项目 | 工作条件 | 最小 | 典型值 | 最大 | 单位 |
| 过压保护 | BDD03 | Not. |
| 过流保护 | Not. |
| 项目 | 工作条件 | 最小 | 典型值 | 最大 | 单位 |
