KüblerGermany

5878_PROFIBUS

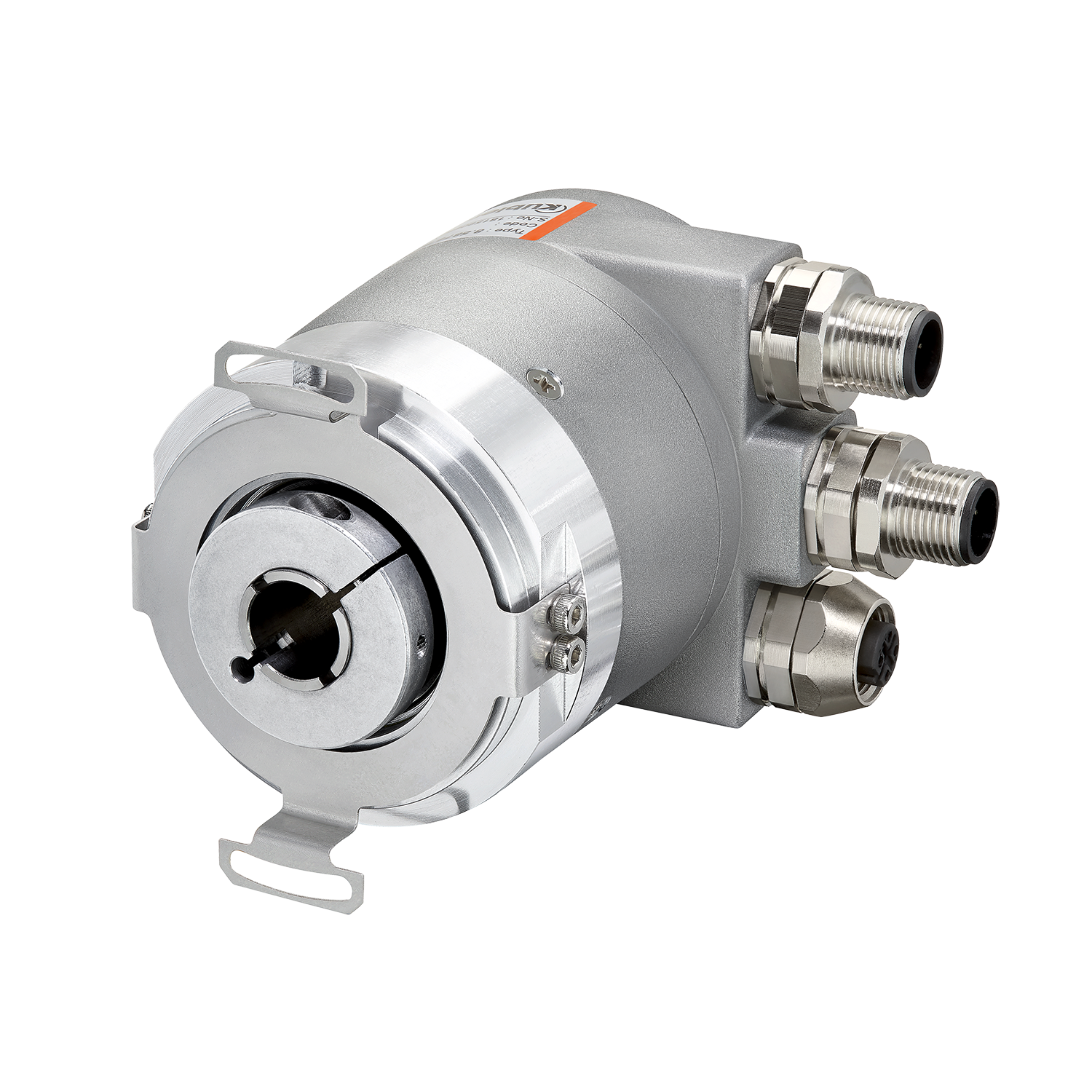

ActiveRotary Encoder Switches

For field bus communication: Encoders with PROFIBUS DP interface. , PROFIBUS, Ø 58 mm, Hollow shaft, optical

See alternatives Ask AI FAEDatasheet PDF

All alternatives

View full report

Technical parameters

Power
Power supply	10...30 V DC
AC and DC characteristics
Resolution max.	16 bits singleturn
Environment and package
Dimension	Ø 58 mm
Working temperature	-40 °C ... +80 °C
Other
Connection types	M12 connector radial Terminal box

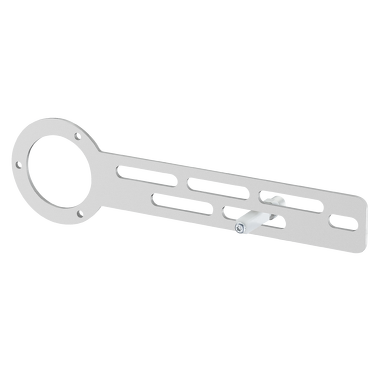

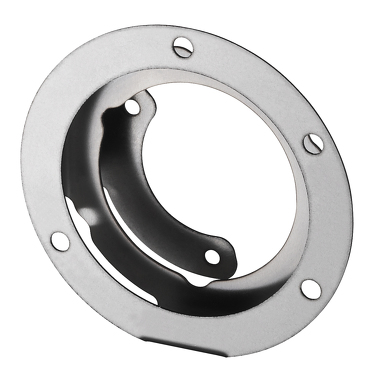

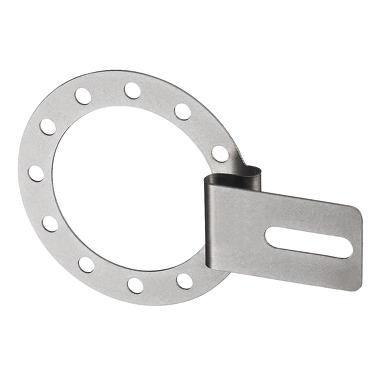

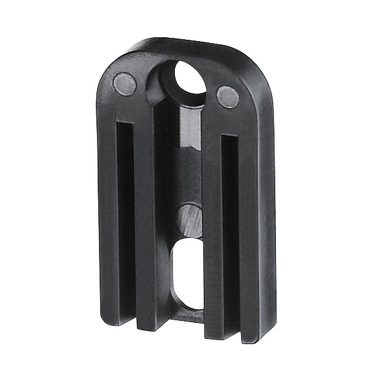

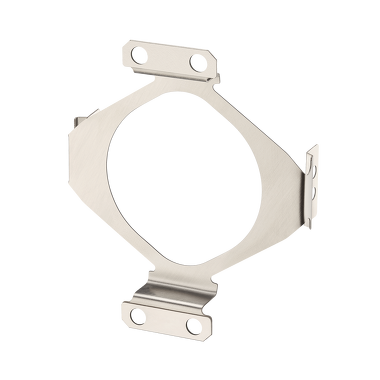

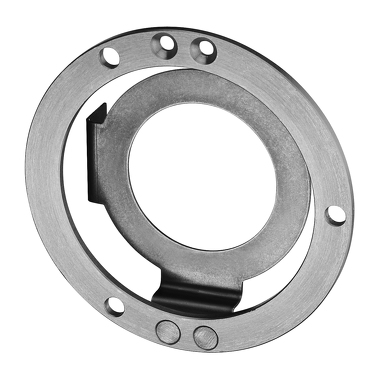

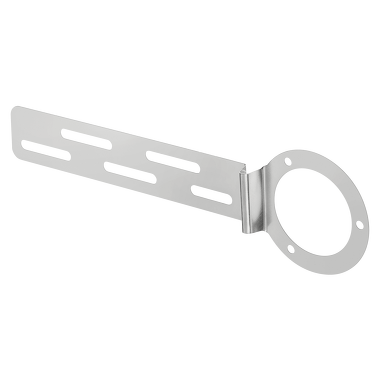

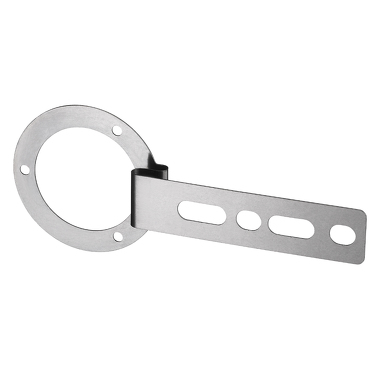

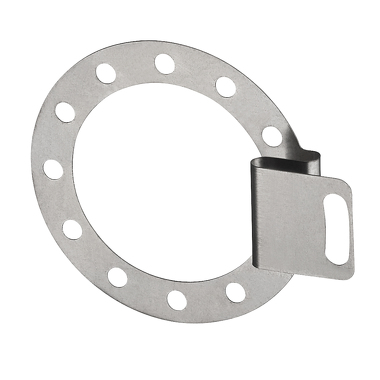

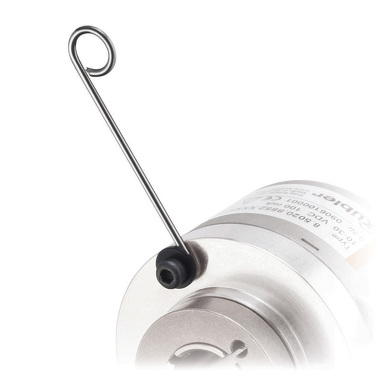

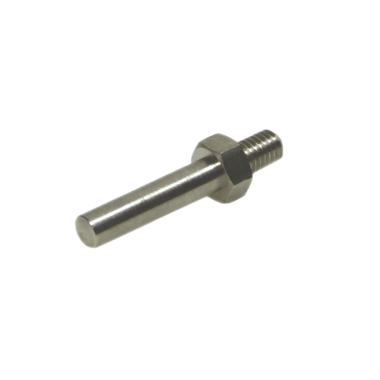

Data sheet Accessories hollow shaft encoder	DE EN FR
Data sheet Cordset Sub-D and M12 connector, PUR, socket, 9-pin + 2 x M12, B-coded, 5-pin, Profibus - 05.00.6012.5536.xxxM	DE EN FR
Data sheet M12 bushing, 5-pole, B-coded	DE EN FR

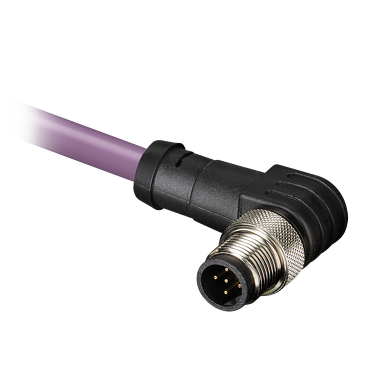

Data sheet M12 cordset, PUR, male, 5-pin, B-coded, angled, open end, Profibus	DE EN FR

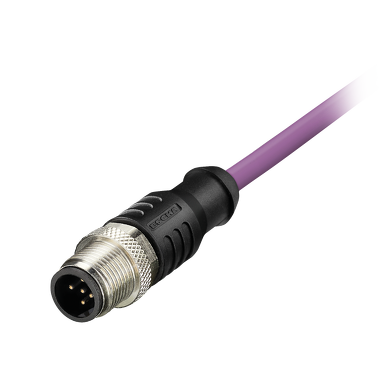

Data sheet M12 cordset, PUR, male, 5-pin, B-coded, end open, Profibus	DE EN FR

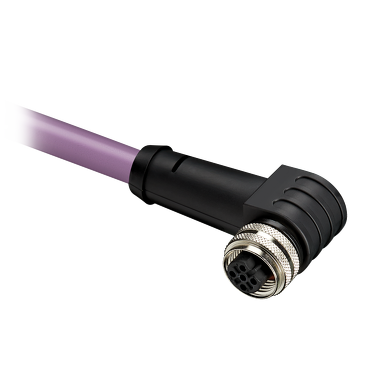

Data sheet M12 cordset, PUR, socket, 5-pin, B-coded, angled, open end, Profibus	DE EN FR
Data sheet M12 cordset, PUR, socket, 5-pin, B-coded, angled + pin, Profibus	DE EN FR
Data sheet M12 cordset, PUR, socket, 5-pin, B-coded, open end, Profibus	DE EN FR
Data sheet M12 cordset, PUR, socket, 5-pin, B-coded + pin, probibus	DE EN FR
Data sheet M12 pin, 5-pin, B-coded	DE EN FR
Data sheet M12 pin, angled, 5-pin, B-coded	DE EN FR
Data sheet M12 pin, terminating resistor, Profibus	DE EN FR
Data sheet M12 socket, 5-pin, B-coded	DE EN FR
Data sheet M12 socket, angled, 5-pin, B-coded	DE EN FR
Encoder with PROFIBUS interface PDF ∼ 3,3 MB \| 09.2020	DE EN
Flange type	Ø 58.00 mm Ø 63.00 mm Ø 65.00 mm
Interfaces	PROFIBUS DP
Max. rotational speed	9.000 min -1
Protection level	IP65 IP67
Salt spray test ManufacturersDeclaration PDF ∼ 39,6 KB \| 05.2023	DE EN
Scanning	optical
Sendix 5858 / 5878 PROFIBUS PDF ∼ 1,1 MB \| 12.2025	DE EN FR
Sendix 58x8 PROFIBUS PNO Certificate PDF ∼ 128,2 KB \| 10.2014	EN
Shaft type	3/8 " hollow shaft, blind hole 10 mm hollow shaft, blind hole 12 mm hollow shaft, blind hole 14 mm hollow shaft, blind hole 15 mm hollow shaft, blind hole 1/2 " hollow shaft, blind hole
UL CoC USA/ Canada - Encoders PDF ∼ 503,1 KB \| 03.2025	EN
Weight	530 g
