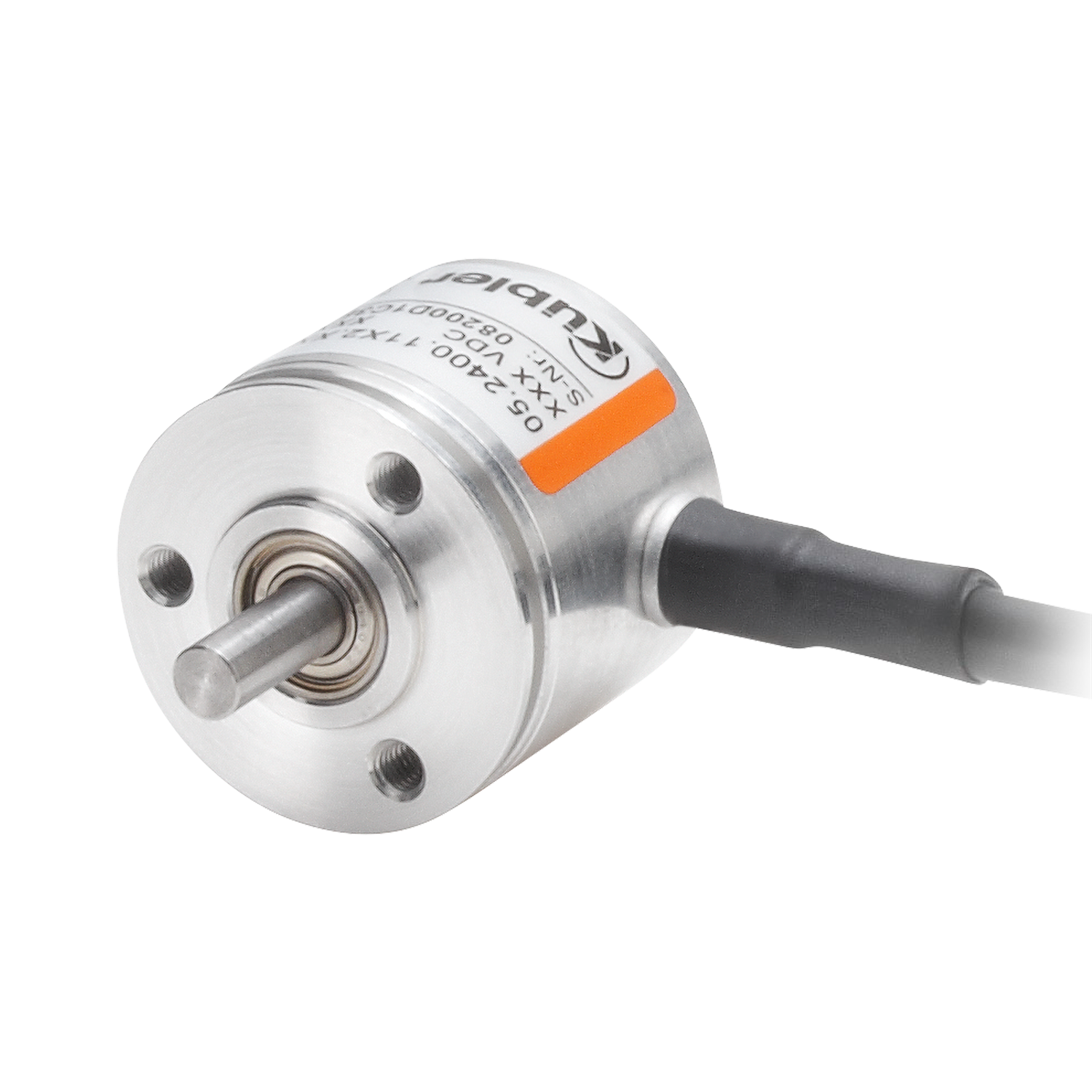

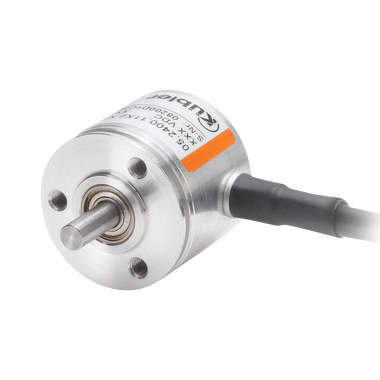

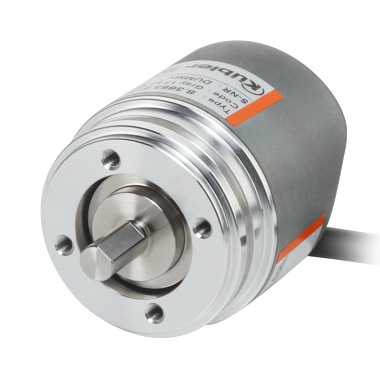

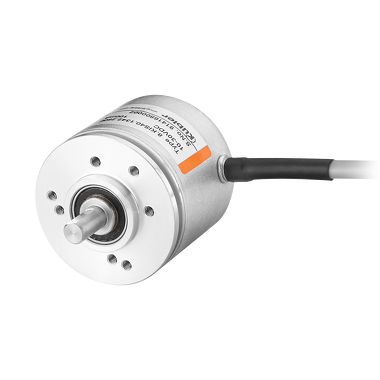

KüblerGermany

2430

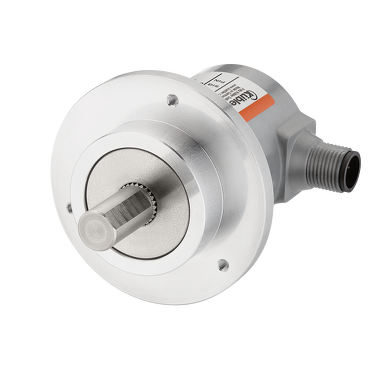

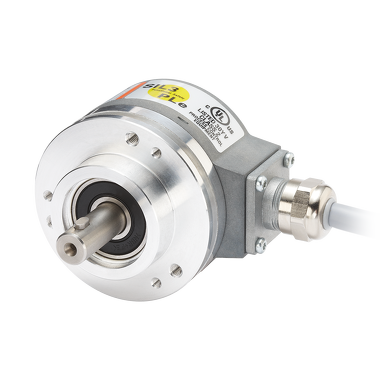

ActiveRotary Encoder Switches

Ideal for the tightest installation spaces: Magnetic miniature encoders. TTL / RS422, Ø 24 mm, Shaft, magnetic

See alternatives Ask AI FAEDatasheet PDF

All alternatives

View full report

Technical parameters

Power
Power supply	5 V DC
AC and DC characteristics
Resolution max.	256 ppr incremental
Environment and package
Dimension	Ø 24 mm
Working temperature	-20 °C ... +85 °C
Other
2430 / 2440 PDF ∼ 1,1 MB \| 09.2025	DE EN FR
Connection types	Axial cable Radial cable

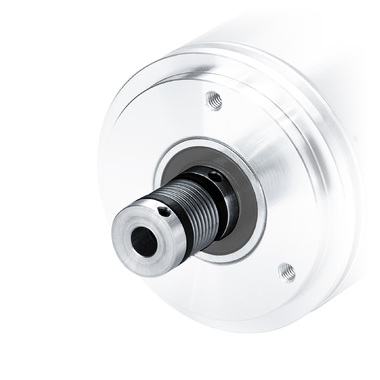

Data sheet Bellows and spring washer couplings	DE EN FR
Data sheet M12 pin, 5-pin, B-coded	DE EN FR
Data sheet M12 pin, 8-pin, A-coded	DE EN FR

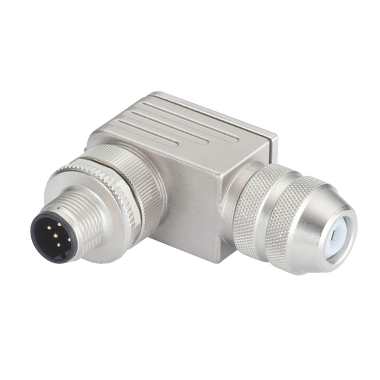

Data sheet M12 pin, angled, 5-pin, B-coded	DE EN FR

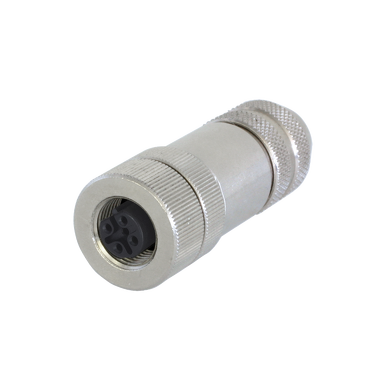

Data sheet M12 socket, 5-pin, B-coded	DE EN FR

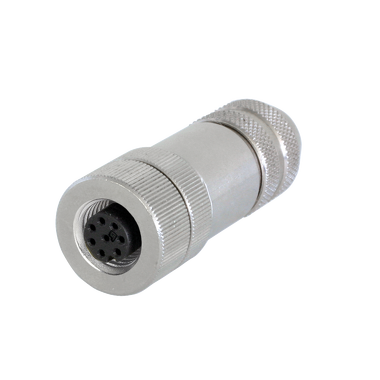

Data sheet M12 socket, 8-pin, A-coded	DE EN FR

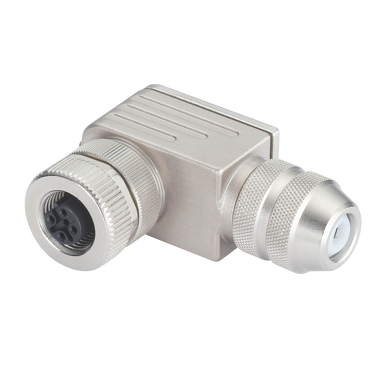

Data sheet M12 socket, angled, 5-pin, B-coded	DE EN FR
Flange type	Ø 24.00 mm Ø 28.00 mm Ø 30.00 mm
Interfaces	TTL / RS422
Max. rotational speed	12.000 min -1
on request	Further impulse counters/resolutions
Protection level	IP50 IP64 IP65
Scanning	magnetic
Shaft type	4 mm shaft, round 6 mm shaft, round 5 mm shaft, with flat surface
Weight	60 g
