Panasonic日本

80SXE56M+3

固态电容F13

CAP SOLID 56UF 80V RADIAL

Panasonic SXE系列导电聚合物铝固态电容，额定电压80V，容量56μF，F13封装（10.0x13.0mm），工作温度-55°C至+125°C，符合RoHS及无卤要求。规格书核对

查看国产替代问 AI FAE数据手册 PDF

全部替代型号

查看完整报告

技术参数

规格书核对参数

15 项
参数值和测试条件出处

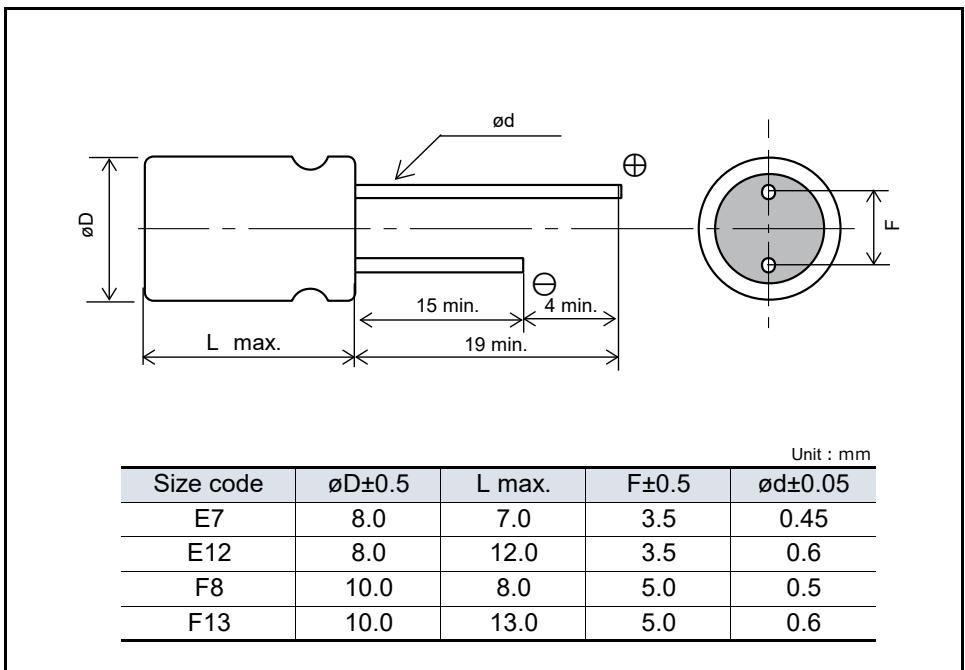

封装F13 (Ø10.0 x 13.0 mm)
工作温度-55 °C to +125 °C
RoHSCompliant
无卤Yes
额定电压80 V
额定容量56 μF
容量容差±20 % (120 Hz / +20 °C)
等效串联电阻28 mΩ max. (100 kHz to 300 kHz / +20 °C)
损耗角正切0.12 (120 Hz / +20 °C)
纹波电流980 mA rms (100 kHz / +105 °C < Tx ≤ +125 °C)
允许纹波电流3100 mA rms (100 kHz / Tx ≤ +105 °C)
直流漏电流224 μA (After 2 minutes)
耐久性+125 °C 1000 h, rated voltage applied
恒定湿热+60 °C, 90 % to 95 % RH, 1000 h, No-applied voltage
产品状态Not recommended for new design
全部参数（10 项）展开收起
电源
Rated voltage80 V
交流 / 直流特性
Allowable ripple current3100 mA rms
Ripple current980 mA rms
环境与封装
Case size10.0 x 13.0 mm
Category temp. range-55 °C to +125 °C
Size codeF13
其他
Capacitance tolerance±20 %
Dissipation factor (tan δ)0.12
ESR28 mΩ (Max)
Rated capacitance56 μF

器件图片

技术资料

数据手册数据手册 · 801.3 KB · 2026-10-29
进入资料中心

规格书核对内容由 AI 从原厂规格书提取，点页码查看原文。
