LMZ10505TZE-ADJ

DC-DC CONV 5A 25W 2.95V-5.5V IN ADJ OUT TO-PMOD

LMZ10505TZE-ADJ 是一款 5-A 降压 DC-DC 电源模块，输入电压 2.95 V 至 5.5 V，输出电压可调至 0.8 V，采用 TO-PMOD 封装，集成屏蔽电感，效率高达 96%。规格书核对

输入电压范围2.95 ~ 5.5 V

输出电压800 mV ~ 5 V

输出电流5 A

全部替代型号

输入电压范围2.95 ~ 5.5 V

输出电压800 mV ~ 5 V

输出电流5 A最大

21 项

参数	值和测试条件	出处
输入电压范围	2.95 V to 5.5 V
输出电压	0.8 V to 5 V
输出电流	Up to 5 A
功率	25-W Maximum Total Output Power

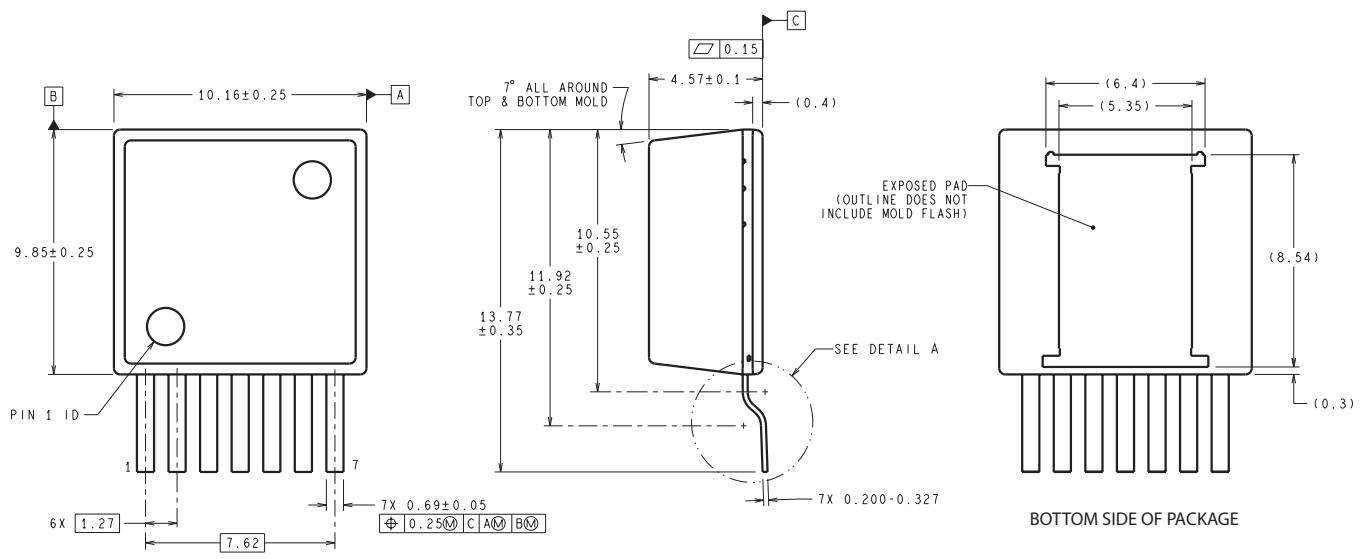

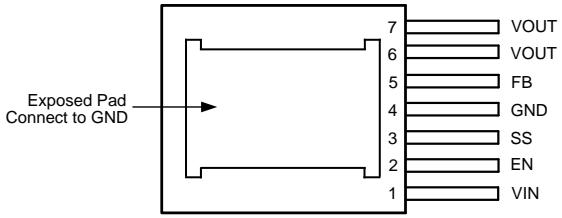

封装	TO-PMOD (7)
工作温度	-40 to 125 °C
RoHS	Yes
推荐工作条件	VIN to GND: 2.95 V to 5.5 V; Junction Temperature (TJ): -40 °C to 125 °C
绝对最大额定值	VIN, VOUT, EN, FB, SS to GND: -0.3 V to 6 V; Junction Temperature: 150 °C; Storage Temperature: -65 °C to 150 °C
开关频率	Typ 1000 kHz (TJ = 25 °C); Min 750 kHz, Max 1160 kHz (TJ = -55 °C to 125 °C)
反馈电压	Typ 0.8 V (TJ = 25 °C); Min 0.78 V, Max 0.82 V (TJ = -55 °C to 125 °C)
输入欠压锁定阈值	Rising Typ 2.6 V (TJ = 25 °C), Min 2.95 V (TJ = -55 °C to 125 °C); Falling Typ 2.4 V (TJ = 25 °C), Min 1.95 V (TJ = -55 °C to 125 °C)
非开关输入电流	Max 1.55 mA (VFB = 1 V, TJ = 25 °C); Max 3 mA (TJ = -55 °C to 125 °C)
关断静态电流	Max 267 μA (VIN = 5.5 V, VEN = 0 V, TJ = 25 °C); Max 500 μA (TJ = -55 °C to 125 °C)
输出电流限制	Typ 7.3 A (VOUT = 2.5 V, TJ = 25 °C); Min 5.1 A, Max 8.7 A (TJ = -55 °C to 125 °C)
EN 引脚上升阈值	Typ 1.23 V (TJ = 25 °C); Max 1.8 V (TJ = -55 °C to 125 °C)
EN 引脚下降阈值	Typ 1.06 V (TJ = 25 °C); Min 0.8 V (TJ = -55 °C to 125 °C)
软启动电流	Typ 2 μA
效率	Up to 96%
ESD 额定值	±2000 V (Human body model)
保护功能	Input UVLO, Output Short-Circuit, Thermal Shutdown, Lossless Cycle-by-Cycle Peak Current Limit

全部参数（8 项）展开收起

规格书核对内容由 AI 从原厂规格书提取，点页码查看原文。
